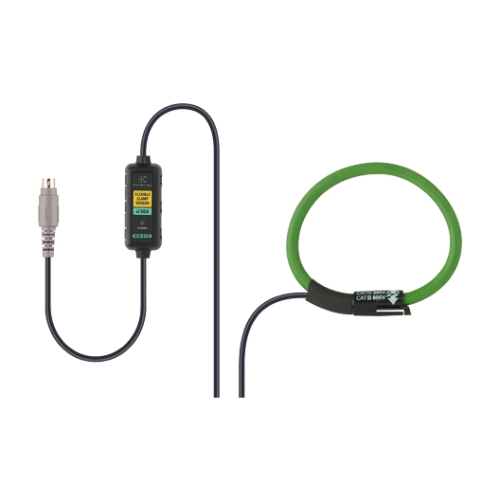

CAPTEUR DE COURANT FLEXIBLE
Capteur de courant flexible très utile pour mesurer un faible courant d’environ 5A
- Taille maximale du conducteurφ75mm
- Peut mesurer le courant CA jusqu’à 50A
- Souple et léger grâce à la bobine à noyau d’air utilisée au niveau du capteur
- Conçu pour répondre à la norme de sécurité internationale CEI 61010-1
- CAT IV 300V , CAT III 600V
Présentation du produit
| Modèle applicable | 5010, 5020, 6305(*), 6315(*) |
|---|
* Veuillez vérifier la « Liste des modèles applicables » avant d’utiliser le produit.
Spécifications
| Taille du conducteur | φ75 mm (max) |
|---|---|
| Courant nominal | CA 50A |
| Tension de sortie | CA 500mV/ CA 50A (10mV/A ) |
| Précision | ±1,0 %rdg±0,5mV (45 à 65Hz) (0 à 50A) ±1,5 %rdg±0,5mV (40 à 300Hz) (0 à 20A) ±1,5 %rdg±0,5mV (300Hz à 1kHz) (0 à 5A) |
| Déphasage | en ±3,0° (45 à 65Hz) en ±4,0° (40Hz à 1kHz) |
| Longueur du câble | Env. 3m |
| Connecteur de sortie | MIN. DIN 6PIN |
| Impédance de sortie | 100Ω ou moins |
| Normes applicables | CEI 61010-1 , CEI 61010-2-032 CAT IV 300V / CAT III 600V degré de pollution 2 , CEI 61326 |
| Plage de température et d’humidité de fonctionnement | -10 à 50°C, humidité relative 85 % ou moins (sans condensation) |
| Dimension | 65 (L) × 24 (W) × 22 (D) mm |
| Poids | Env. 170 g |

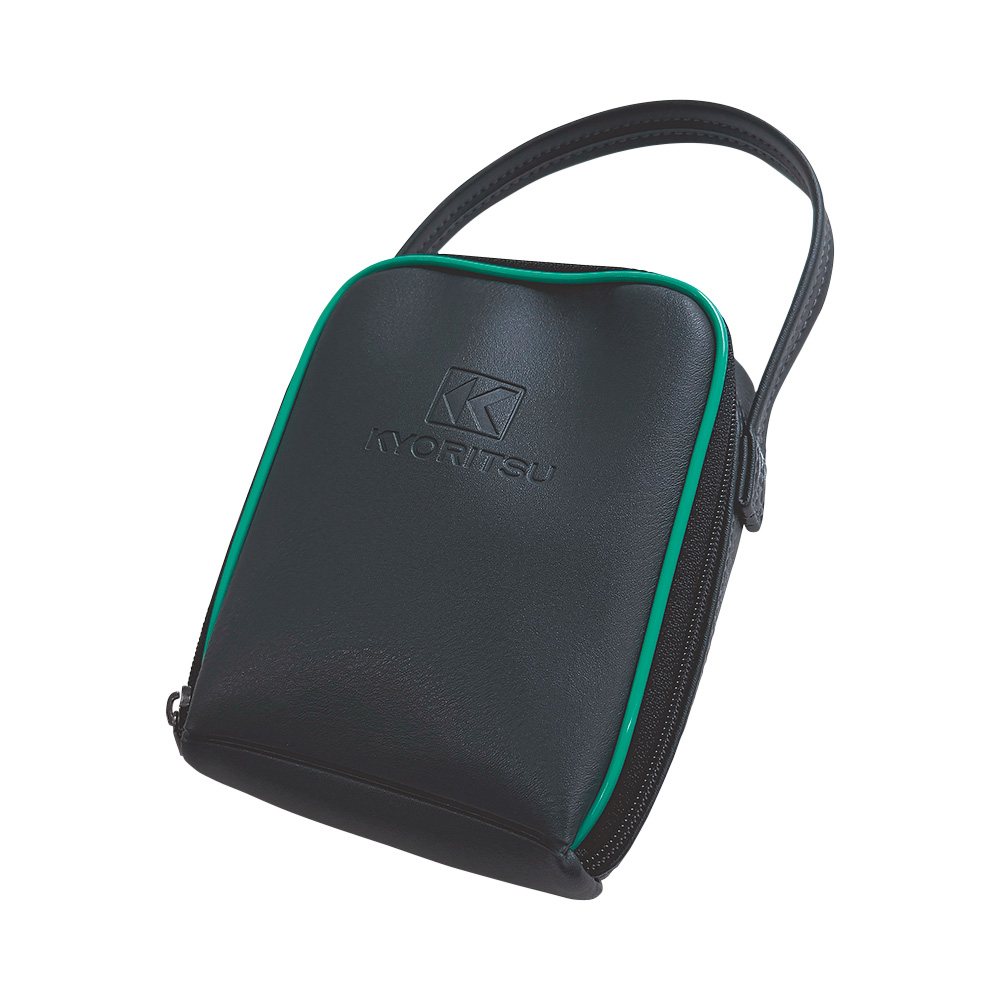

| Accessoires | 9095 (Mallette de transport) mode d’emploi, Marqueur de câbles |
Accessoires
Catalogue et Document
-
- Catalogue de produits
-
- Mode d’emploi
