Veuillez cliquer ici pour consulter les modèles compatibles avec les enregistreurs et les compteurs d'énergie désormais obsolètes.
Capteur
| Modèle applicable |

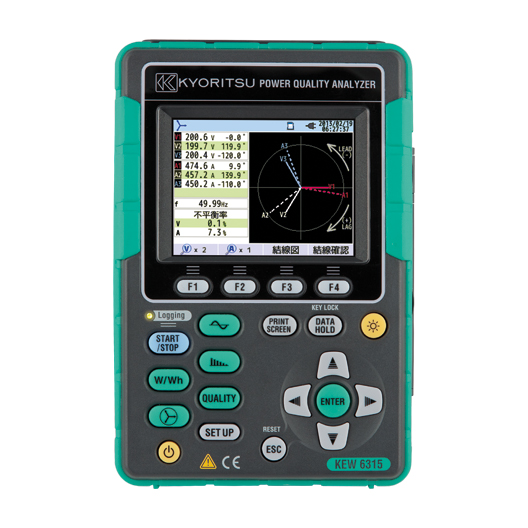

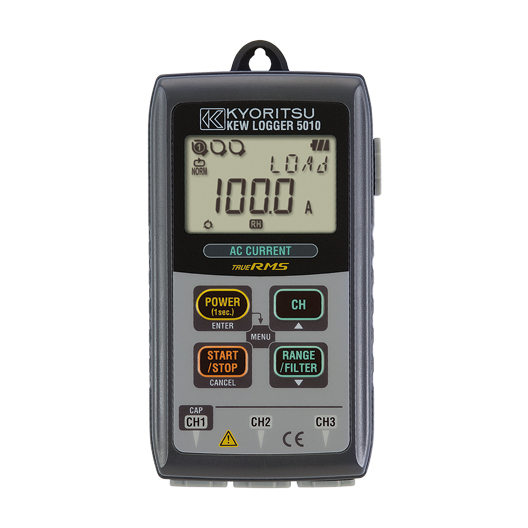

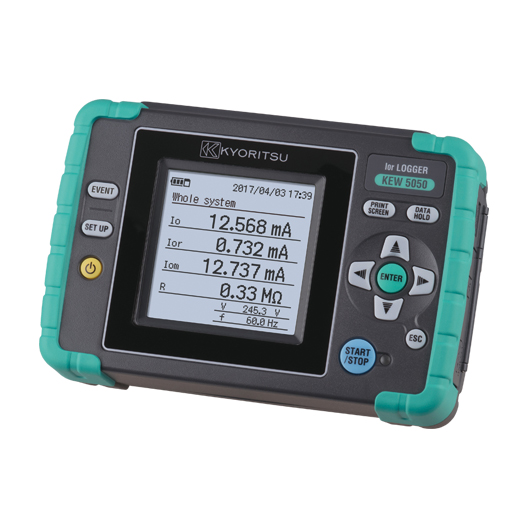

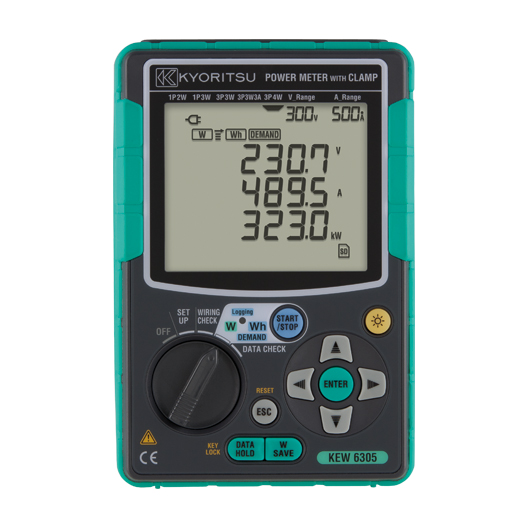

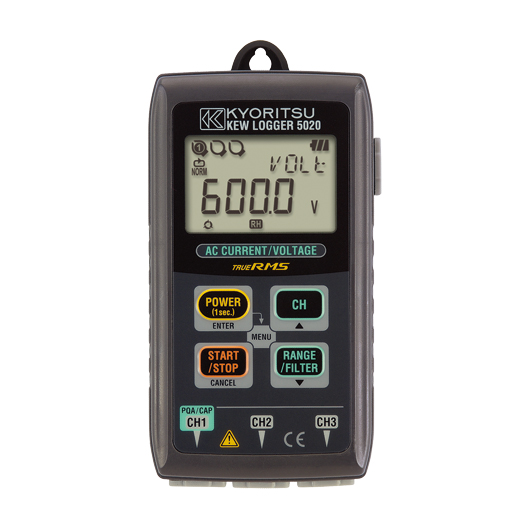

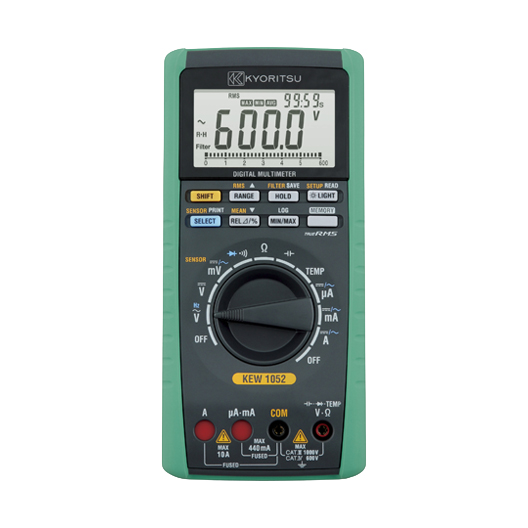

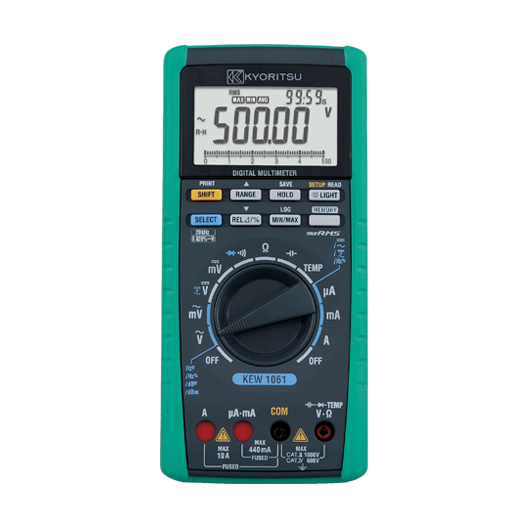

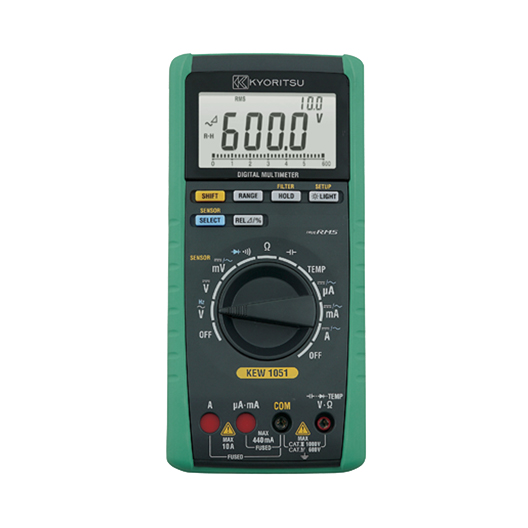

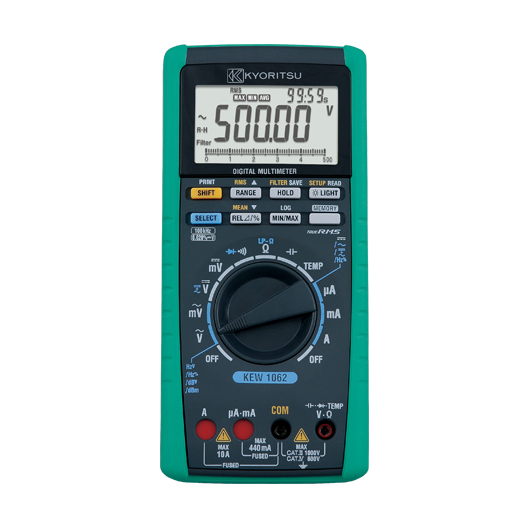

1051 | 1052 | 1061 | 1062 | 5010 | 5020 | 5050 | 6305 | 6315 | |
|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Courant de charge | ||||||||||
| 8121 | ● | ● | ● | ● | ● | ● | △*12 | |||
| 8122 |
● | ● | ● | ● | ● | ● | △*12 | |||
| 8123 | ● | ● | ● | ● | ● | ● | △*12 | |||
| 8124 | ● | ● | △*12 | ● | ● | |||||
| 8125 | △*1 | △*1 | △*12 | ● | ● | |||||
| 8126 | △*2 | △*2 | △*12 | ● | ● | |||||
| 8127 | △*3 | △*3 | △*12 | ● | ● | |||||
| 8128 | ● | ● | △*12 | ● | ● | |||||
| 8130 | △*4 | △*5 | △*12 | ● | ● | |||||
| 8133 | △*12 | △*7 | △*9 | |||||||
| 8135 | ● | ● | △*6*8 | △*10 | ||||||
| Courant de fuite et courant de charge | ||||||||||
| 8146 | ● | ● | ● | ● | ● | ● | △*12 | △*11 | ||
| 8147 | ● | ● | ● | ● | ● | ● | △*12 | △*11 | ||
| 8148 | ● | ● | ● | ● | ● | ● | △*12 | △*11 | ||
| Courant de fuite Ior | ||||||||||
| 8177 | ● | |||||||||
| 8178 | ● | |||||||||
| Capteur de tension | ||||||||||
| 8309 | ● | |||||||||
*1-6 :Peut être utilisé avec les numéros de série suivants.
*1 : 8125 N°02637-
*2 : 8126 N°00151-
*3 : 8127 N°00181-
*4 : 5010 N°8029792-
*5 : 5020 N°8031560-
*6 : 6305 N°8369312-
*7-10 : Peut être utilisé avec les versions de firmware suivantes.
*7 : 6305 V1,10-
*8 : 6305 V2,00-
*9 : 6315 V1,50-
*10 : 6315 V3,00-
*11 :Ne peut pas être utilisé pour la mesure de puissance.
*12 :Ne peut pas être utilisé pour la mesure Ior.
