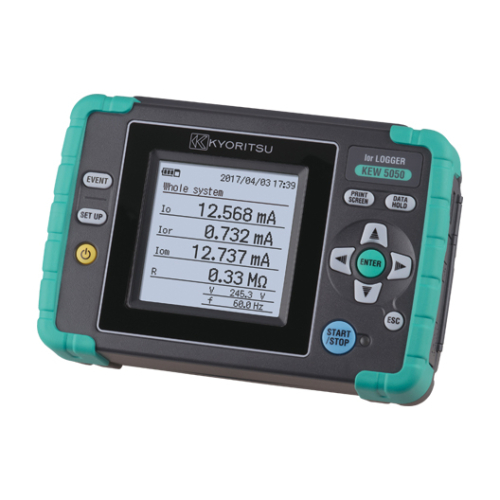

ENREGISTREUR Ior

KEW 5050

Enregistreur Ior sans précédent !

Fournit des mesures simultanées et enregistre jusqu’à 4 canaux
Prend en charge différents types système de câblage
(Monophasé 2 et 3 fils, triphasé 3 et 4 fils*) *Sauf pour le 3 , phase 4 fils
Catégorie de vitesse la plus rapide au monde avec intervalle de 200ms pour la mesure du courant de fuite
Offre à la fois des mesures traditionnelles de courant de fuite/charge
Grand écran graphique et aimant sur le boîtier arrière pour le fixer sur des boîtiers métalliques

Vue 3D

Spécifications

Ior
Configuration du câblage		1P2W, 1P3W, 3P3W, 3P4W
Mesures et paramètres		Ior : Courant de fuite (Trms) avec composants résistifs uniquement Io : Courant de fuite (Trms) avec onde de base de 50/60Hz uniquement Iom : Courant de fuite (Trms) incluant les composantes harmoniques V : Tension de référence (Trms) avec onde de base de 50/60Hz uniquement Vm : Tension de référence (Trms) incluant les composantes harmoniques R : Résistance d’isolement, Fréquence (Hz), Angle de phase (θ)
Autres fonctions		Sortie numérique, Impression d’écran, Rétroéclairage, Maintien des données
Intervalle d’enregistrement		200/400ms/1/5/15/30s/1/5/15/30m/1/2 heures
	Plage	10,000/100,00/1000,0mA/10,000A/AUTO
	Précision	Pour les tensions de référence d’onde sinusoïdale de 40 à 70Hz et Trms 90V ou plus, ±0,2 %rdg±0,2 % pleine échelle + précision d’amplitude de la pince ampèremétrique + erreur de précision de phase* (erreur de phase) * ajouter %rdg par rapport à la valeur Io mesurée lors de l’utilisation de la pince ampèremétrique de courant de fuite Ior. (θ : dans la précision de la différence de phase de tension/courant de référence ±1,0°)
	Entrée autorisée	1 % à 110 % (Trms) de chaque plage, et 200 % (crête) du calibre
	Plage d’affichage	0,15 % à 130 % (affiche «0» pour moins de 0,15 %, « OL » si le calibre est dépassé)
Io *Le calibre, l’entrée autorisée et la plage d’affichage sont les mêmes que pour Ior.
	Précision	±0,2 %rdg±0,2 % pleine échelle + précision du capteur de courant
Iom *Le calibre, l’entrée autorisée et la plage d’affichage sont les mêmes que pour Ior.
	Précision	±0,2 %rdg±0,2 % pleine échelle + précision du capteur de courant
	Méthode de mesure	Vitesse d’échantillonnage 40,96ksps (toutes les 24,4μs), sans intervalle, calculeles valeurs TRMS toutes les 200ms.
Tension
	Plage	1000,0V
	Précision	±0,2 %rdg±0,2 %pleine échelle * pour les formes d’onde sinusoïdales 40 à 70Hz
	Entrée autorisée	10 à 1000V Trms et 2000V crête
	Plage d’affichage	0,9 à 1100,0V Trms (affiche «0» pour moins de 0,9V, « OL » si le calibre est dépassé)
Angle de phase (θ)
	Plage d’affichage	0,0 à ±180,0° (par rapport à la phase de la tension de référence 0,0°)
	Précision	de ±0,5° pour les entrées de 10 % ou plus de la plage de courant de fuite, onde sinusoïdale 40 à 70Hz, tension de référence de 90V Trms ou plus. de ±1,0° lors de l’utilisation d’un capteur de courant de fuite Ior, et de ±0,5°+ de précision du capteur de courant lors de l’utilisation d’un capteur de courant à usage général.
Plage du fréquencemètre		40 à 70Hz
Alimentation externe		CA100 à 240V(50/60Hz) 7,5VA max
Source d’alimentation		LR6(AA)(1,5V) × 6 (Autonomie de la pile env. 11h)
Fréquence de rafraîchissement de l’affichage		160 × 160dots, Affichage monochrome FSTN / 500ms
Interface carte PC		Carte SD (2GB) *accessoire standard
Interface de communication		USB
Plage de température et d’humidité		23±5°C, humidité relative 85 % ou moins (sans condensation)
Plage de température et d’humidité de fonctionnement		-10 à 50°C, humidité relative 85 % ou moins (sans condensation)
Plage de température et d’humidité de stockage		-20 à 60°C, humidité relative 85 % ou moins (sans condensation)
Normes applicables		CEI 61010-1 CAT IV 300V / CAT III 600V degré de pollution 2 CEI 61010-2-030, CEI 61010-031, CEI 61326
Dimension		165(L) × 115(L) × 57(P) mm
Poids		Env. 680g (piles comprises)

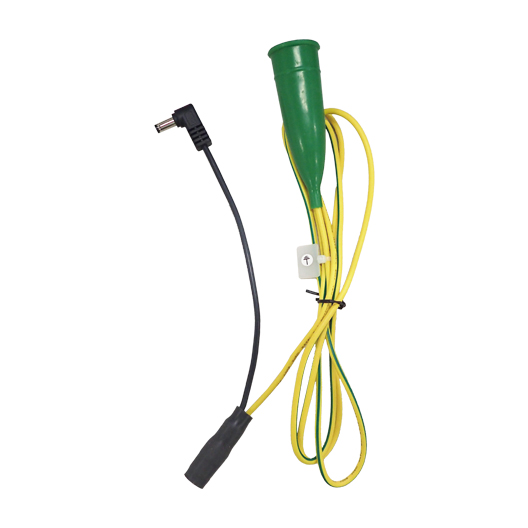

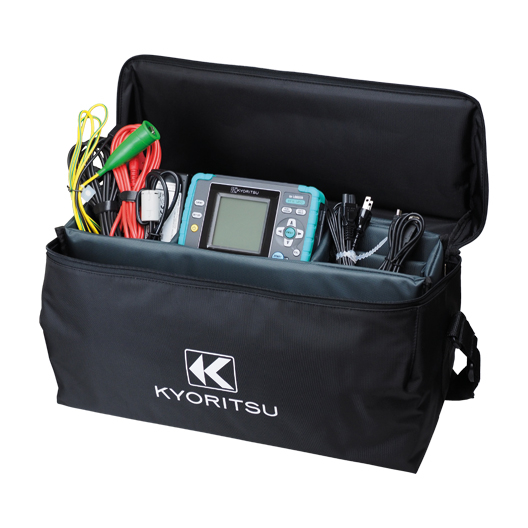

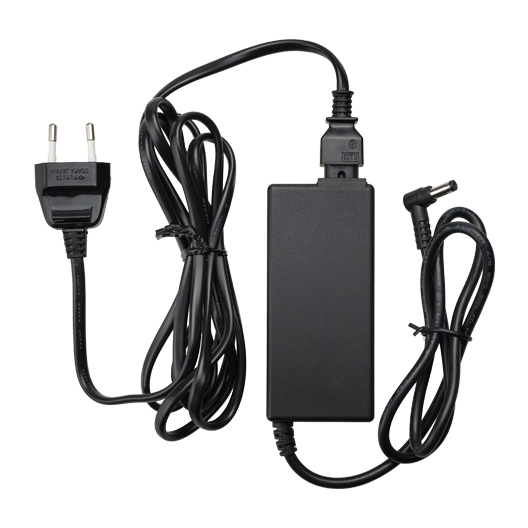

Accessoires		7273 (Cordon de test de tension) 8262 (Adaptateur CA) 7278 (Cordon de terre) 7219 (Câble USB) 8326-02 Carte SD (2GB) 9125 (Mallette de transport) Mode d’emploi, Marqueur de câbles, LR6(AA) × 6

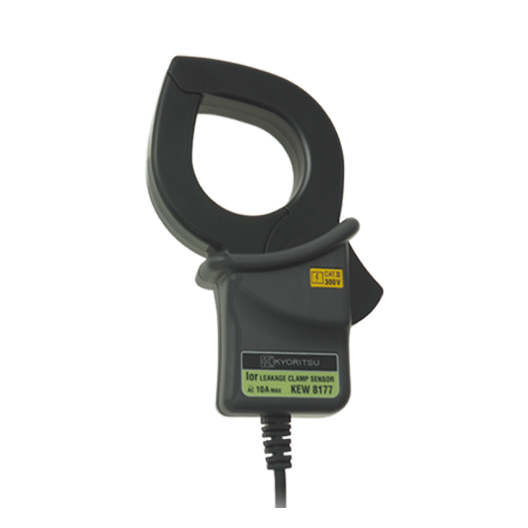

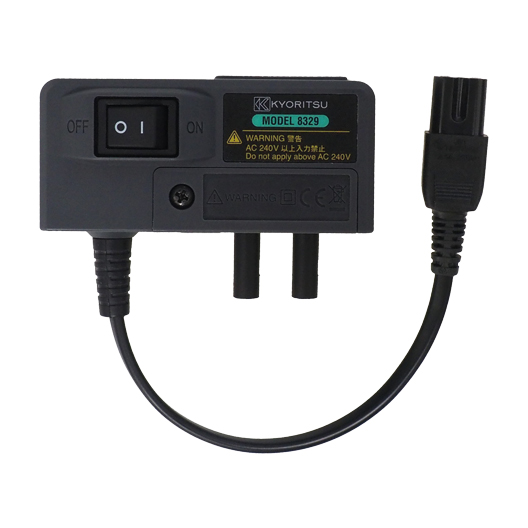

Accessoires en option		8177/8178 (Capteur de courant de fuite Ior) 8329 (Adaptateur d’alimentation) 8121/8122/8123/8124/8125/8126/8127/8128 (Capteur de courant de charge)* 8130/8133 (Capteur de courant flexible)* 8146/8147/8148 (Capteurs de courant de fuite et de charge)*

Veuillez télécharger « KEW Windows for KEW 5050(logiciel) » à l’aide de ce lien.

Affiche les valeurs de résistance d’isolement (R) déterminées par la formule suivante.
V : Tension de référence / Ior : Courant de fuite
La valeur affichée est uniquement à titre de référence car la méthode de mesure diffère de celle des testeurs de résistance d’isolement et peut ne pas être cohérente avec ces derniers.
* Ne peut pas être utilisé pour mesurer Ior.
