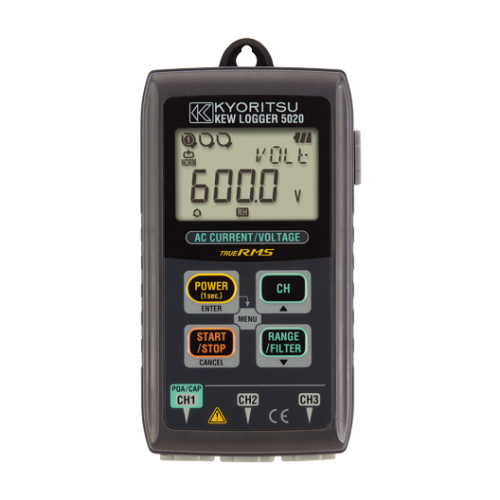

KEW 5020

Notes d’application et conseils utiles

Surveillance du niveau d’isolement en vérifiant le courant de fuite

• Détecte un courant de fuite intermittent car cela arrive souvent de façon imprévisible.
• Vérifie qu’un disjoncteur DDR/disjoncteur ELCB ne se déclenche pas inutilement en raison d’un courant de fuite. Vérifie également si le testeur DDR se déclenche à son courant de déclenchement nominal.

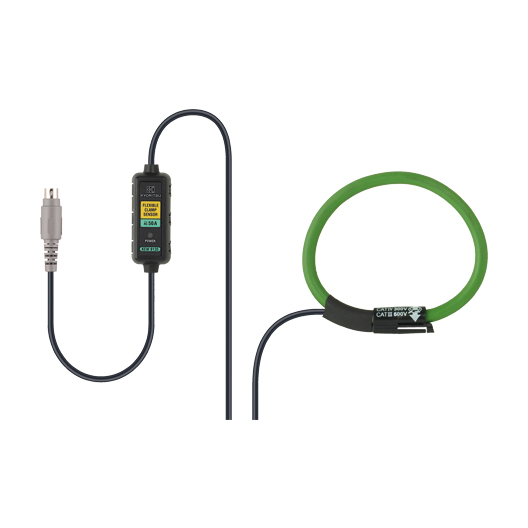

• Vérifie la présence d’harmoniques. Utilise 2 capteurs de courant (un par canal) sur le même réseau et utilise la fonction de filtre sur une pince ampèremétrique. Une différence de valeurs entre les canaux 2 indiquera la présence d’harmoniques. De cette façon, la source génératrice d’harmoniques peut être tracée.

Surveillance du courant de charge

• Confirme la stabilité d’une charge (par exemple un moteur) et la distorsion qu’elle provoque sur le courant en détectant avec précision la surcharge causée par exemple par un courant de démarrage et un courant de choc.
• Vérifie le déséquilibre des phases (dans un circuit 3)
• Évalue l’appareillage électrique de manière appropriée en mesurant le courant de crête et le courant de démarrage.
• Analyse la chute de tension due au courant de démarrage et peut ainsi compenser en conséquence.

Surveillance des fluctuations de tension (analyse de la qualité de l’alimentation)

• Mesurer/enregistrer la tension de référence, montée, creux, coupure brève.
• Localisez la source de la chute de tension causée par le fonctionnement de gros moteurs dans les applications industrielles.
  Par exemple, en cas de chute de tension côté charge :
  1. Si le courant reste stable, alors la source sera en amont par rapport à la charge.
  2. Si le courant augmente, alors la source sera en aval par rapport à la charge.
• Contrôlez les temps d’arrêt/immobilisations de machines (par exemple, robot de soudage, machine électrique mécanique lourde) causés par des fluctuations de tension anormales.

Surveillance de la puissance électrique globale du réseau dans les usines ou à chaque étage dans les bâtiments

4 modes d’enregistrement permettant différentes mesures

Mode d’enregistrement normal

Pour surveiller l’état du réseau électrique ou une fuite intermittente.

• Enregistre la variation du courant dans un intervalle donné (pour la surveillance de la variation du courant par rapport au temps.)
• Un choix de 15 intervalles d’enregistrement est disponible : 1 s. à 60 min.
  (1,2,5,10,15,20,30 s., 1,2,5,10,15,20,30,60 min.)
• La moyenne de la valeur mesurée dans chaque intervalle d’enregistrement est enregistrée. Les valeurs Max., Min. et Peak (valeur de crête échantillonnée convertie en valeur RMS sinusoïdale) sont enregistrées toutes les 10 lectures.

Trigger Recording Mode (Mode d’enregistrement Trigger)

Permet d’observer un fonctionnement irrégulier d’un testeur ELCB/DDR, un courant irrégulier.

• Détecte la valeur, l’heure et la fréquence du courant lorsque la valeur prédéfinie est dépassée.
• Lorsque le niveau de détection (c’est-à-dire, la valeur prédéfinie) est dépassé,  8 points de données (valeurs True RMS pendant env. 0,8 sec) et la valeur de crête sont enregistrées avant et après le dépassement de la valeur prédéfinie.
• Il est possible de détecter un courant de démarrage ou un courant anormal en échantillonnant les entrées toutes les 1,6ms.
• Le voyant LED clignote lorsque les valeurs mesurées dépassent la valeur de courant prédéfinie.

Mode d’enregistrement de capture

Pour observer facilement les formes d’ondes.

• Affichage de la forme d’onde à l’aide d’un PC par échantillonnage des entrées toutes les 0,55ms.
• Lorsque la valeur de courant prédéfinie est dépassée, les valeurs instantanées sont enregistrées pendant 200ms (des formes d'onde 10(50Hz) à 12 (60Hz)) avant et après le dépassement de la valeur prédéfinie.
• Le voyant LED clignote lorsque les valeurs mesurées dépassent la valeur de courant prédéfinie.

Mode analyseur de qualité de l’alimentation

Pour surveiller et observer les fluctuations de tension.

• Détecte la tension de référence, hausse, creux et interruption brève. Enregistre les valeurs détectées avec l’heure de début et l’heure de fin.
• Échantillonne les entrées toutes les 0,55ms et détecte les fluctuations de tension toutes les 10ms.
• Le voyant LED clignote lorsque la fluctuation de tension est détectée.

Grande capacité de stockage : 60 000 points de données

60 000 points de données peuvent être enregistrés lorsque 1ch est utilisé, lorsque les trois canaux sont utilisés, 20 000 points de données par canal peuvent être enregistrés.

Nombre MAX. de données enregistrées

En utilisant les 3 canaux	En utilisant 2 canaux	En utilisant un seul canal
20 000 données	30 000 données	60 000 données

Durée d’enregistrement max.

Intervalle d’enregistrement	En utilisant les 3 canaux	En utilisant 2 canaux	En utilisant un seul canal
1 s.	5:33:20	8:20:00	16:40:00
2s.	11:06:40	16:40:00	1  jour　  9:20:00
5 sec.	1 jour　  3:46:40	1  jour　17:40:00	3  jours11:20:00
10 sec.	2 jours　  7:33:20	3  jours11:20:00	6  jours22:40:00
15 sec.	3 jours　11:20:00	5 jours　  5:00:00	10  jours10:00:00
20 sec.	4 jours　15:06:40	6  jours22:40:00	13  jours21:20:00
30 sec.	6 jours　22:40:00	10  jours10:00:00	20  jours20:00:00
1 min.	13  jours21:20:00	20  jours20:00:00	41  jours16:00:00
2 min.	27  jours18:40:00	41  jours16:00:00	83  jours　  8:00:00
5 min.	69  jours10:40:00	104  jours　  4:00:00	208  jours　  8:00:00
10 min.	138  jours21:20:00	208  jours　  8:00:00	416  jours16:00:00
15 min.	208  jours　  8:00:00	260  jours10:00:00	520  jours　  0:00:00
20 min.	277  jours18:40:00	416  jours16:00:00	833  jours　  8:00:00
30 min.	416  jours16:00:00	625  jours　  0:00:00	1250 jours　  0:00:00
60 min.	833  jours　  8:00:00	1250  jours　  8:00:00	2500 jours　  0:00:00

Temps de mesure en continu :Env. 10 jours (pile alcaline)
* La durée d’enregistrement maximale dépend de la durée de vie de la pile (environ 10 jours avec une pile alcaline)
* L’utilisation d’un adaptateur CA en option est recommandée pour les enregistrements de longue durée.

Le voyant LED clignote lorsque la valeur de courant prédéfinie est dépassée.

• Disponible pour les modes d’enregistrement Trigger/Capture.
• Le voyant LED sur le canal connecté au capteur clignote lorsque le déclenchement (Trigger) suivant est détecté.
• Le voyant LED clignote lorsque les valeurs mesurées dépassent le niveau de détection prédéfini pendant les mesures.
• Le déclenchement est détecté lorsque les valeurs mesurées dépassent le niveau de détection prédéfini en mode Déclenchement / mode Enregistrement de capture et en mode Analyse de la qualité de l’alimentation.
  Pour les valeurs de tension, le déclenchement est détecté lorsqu’il est inférieur au niveau de détection.

CALL : Confirmation des données enregistrées

• Il est possible d’afficher les éléments suivants : le nombre de données enregistrées, la valeur (max+ min+ crête) pour chaque canal avec les informations d’heure/date dans le mode d’enregistrement normal. (Les valeurs détectées (c’est-à-dire lorsque les valeurs sont en dehors des valeurs prédéfinies) peuvent être affichées dans d’autres modes d’enregistrement)
• RECALL : Les 10 derniers points de données enregistrés, y compris l’heure/la date, peuvent être rappelés sur l’écran de l’enregistreur.

Sélection du mode « une fois » ou du mode « sans fin »

• One-time activé :
  L’enregistrement s’arrête lorsque la mémoire est épuisée.


• One-time désactivé :
  Écrase les anciennes données et stocke les données les plus récentes.

Indicateur de charge de la pile

• Indique la tension de la pile sur 4 niveaux.
  (Il est possible d’utiliser l’enregistreur pendant environ 24 heures de plus à partirdu moment où le symbole d’avertissement clignote.)



• Les données enregistrées seront conservées même si les piles sont épuisées ou remplacées grâce à la présence d’une mémoire non volatile (garantie 10 ans)

Analyse et traitement des données enregistrées avec un PC

Facile à installer avec un PC

• Logiciel PC convivial « KEW LOG Soft2 » disponible.
• Les données enregistrées sont téléchargeables sur un PC à l’aide d’un câble USB.

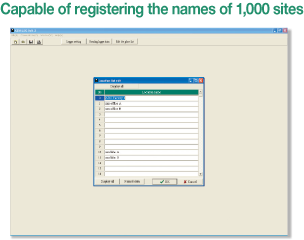

• Le logiciel permet de définir les paramètres suivants : heure/date, intervalles d’enregistrement, début de l’enregistrement, méthodes d’enregistrement, nom du site de surveillance et commentaires.
• Le type de capteur connecté à l’enregistreur est reconnu automatiquement.
• Il suffit de cliquer sur les boîtes de dialogue appropriées pour la configuration quand il n’est pas nécessaire de saisir des commentaires.
• En utilisant un hub USB disponible dans le commerce, il est possible de connecter plusieurs enregistreurs à un PC et peuvent définir l’heure synchronisée.

Le traitement des données volumineuses est facile

• Les données enregistrées peuvent également être converties en fichiers CSV et les données peuvent être traitées dans Excel.

Affichage graphique

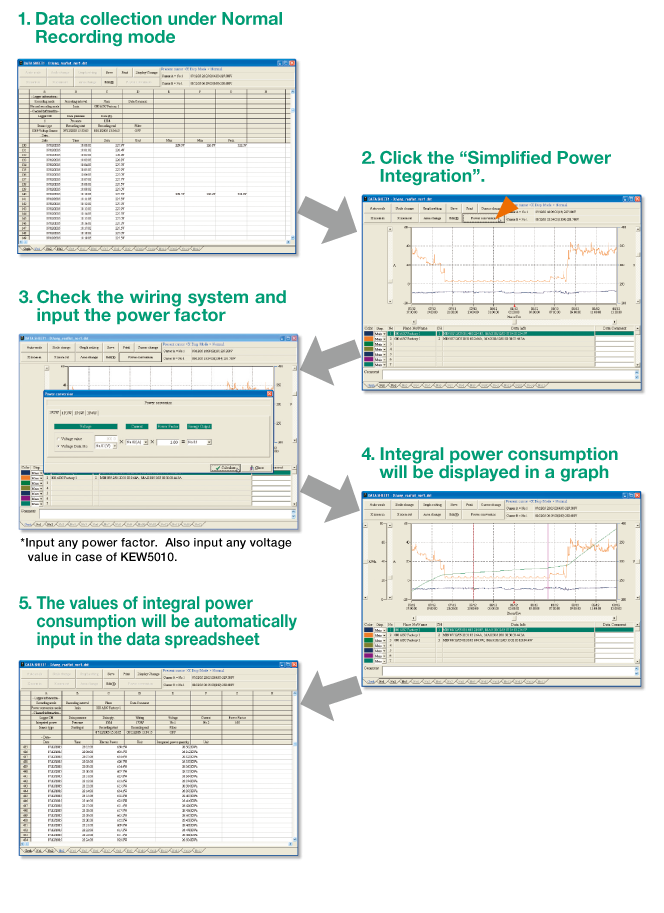

Intégration simplifiée de la puissance

• Le logiciel pour PC « KEW LOG Soft 2” provides permet un calcul facile de la Consommation électrique intégrale.
  (Monophasée 2 fils, monophaséeSingle-phase 3-wire3 fils, triphasée 3 fils, Threephase 4-wire)
  * La fonction d’intégration simplifiée de la puissance est disponible pour les données enregistrées en mode d’enregistrement normal.

■Mode d’enregistrement normal (CA 50/60Hz, Onde sinusoïdale, Entrée : 10 % ou plus du calibre à CH1)

*Les valeurs Max, Min et Instant Peak en mode d’enregistrement normal ne sont que des valeurs de référence :
leur exactitude n’est pas garantie.

■Mode d’enregistrement Trigger (CA 50/60Hz onde sinusoïdale)

■Mode d’enregistrement Capture

Veuillez télécharger « KEW Report Soft2(software) » à l’aide de ce lien.
