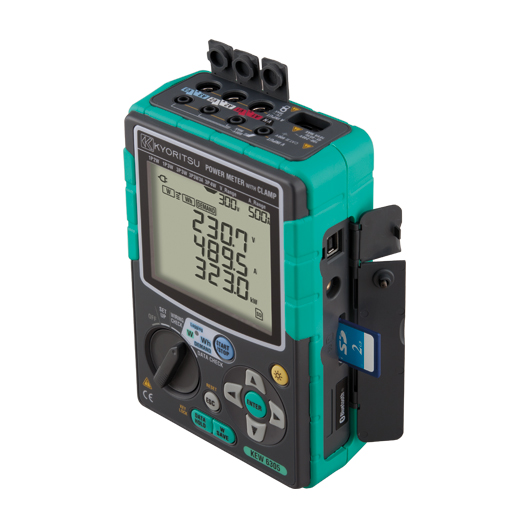

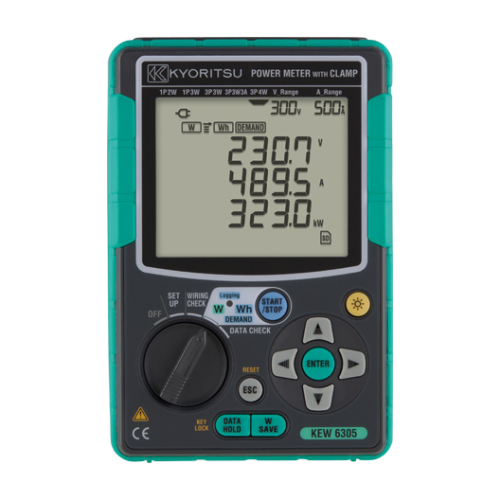

COMPTEUR DE PUISSANCE

KEW 6305

Surveillance, enregistrement et analyse complets en temps réel des systèmes monophasés et triphasés

Surveillance, enregistrement et analyse complets en temps réel des systèmes monophasés et triphasés
Mesures de tension, de courant, de facteur de puissance et de fréquence
Analyse de la puissance (puissance active, apparente et réactive)
Analyse de l’énergie (énergie active, apparente et réactive)
Précision de la puissance active : ±0,3 %rdg±0,2 % pleine échelle
Fonction de vérification automatique du câblage pour éviter les connexions incorrectes
Grande capacité de mémoire (2GB) à l’aide de l’interface de carte SD intégrée
L’intervalle d’enregistrement peut être réglé entre 1 seconde et 1 heure
Mesures en temps réel et à distance
Logiciel Windows pour l’analyse et le paramétrage des données via port USB ou Bluetooth^®
Mesures synchrones entre deux unités de KEW 6305
Une large sélection de capteurs de courant permettent des mesures de 0,1 à 3000A
Reconnaissance automatique du type de capteur connecté
Système d’alimentation double par réseau CA ou piles

Vue 3D

Vidéo

Présentation du produit

KEW Smart 6305

Le logiciel Android gratuit « KEW smart 6305 » est disponible sur « Google Play Store ».
Veuillez rechercher « KEW Smart » sur le Google Play Store.
Des frais de communication peuvent être facturés séparément pour le téléchargement de l’application.

Prise en charge d’Android versions 9 à 16
Résolution WVGA (800 × 480) ou supérieure

Spécifications

Connexions de câblage	1P2W, 1P3W, 3P3W, 3P3W3A, 3P4W
Mesures	Tension, Courant, Fréquence, Puissance active
Paramètres	Puissance apparente, puissance réactive, énergie active, énergie apparente, énergie réactive, facteur de puissance (cos θ), courant neutre
Calibre de tension [RMS]	150,0 / 300,0 / 600,0V
Précision de la tension	±0,2 %rdg±0,2 % pleine échelle (onde sinusoïdale, 45 à 65Hz)
Plage de courant [RMS]	8128/8135 (type 50A) : 1,000 / 5,000 / 10,00 / 25,00 / 50,00A / AUTO 8127 (type 100A) : 2,000 / 10,00 / 20,00 / 50,00 / 100,0A / AUTO 8126 (type 200A) : 4,000 / 20,00 / 40,00 / 100,0 / 200,0A / AUTO 8125 (type 500A) : 10,00 / 50,00 / 100,0 / 250,0 / 500,0A / AUTO 8124/8130 (type 1000A ) : 20,00 / 100,0 / 200,0 / 500,0 / 1000A / AUTO 8133 (type 3000A) : 60,00 / 300,0 / 600,0 / 1500 / 3000A / AUTO
Précision du courant	±0,2 %rdg±0,2 % pleine échelle + précision du capteur de courant (onde sinusoïdale, 45 à 65Hz) +1 % pleine échelle au calibre le plus bas
Plage d’affichage	5 à 130 % de chaque plage (tension) 1 à 130 % de chaque plage (courant)
Facteur de crête	Tension : 2,5 ou moins, courant : 3,0 ou moins (max. 1,4Vpeak)
Précision de la puissance active	±0,3 %rdg±0,2 % pleine échelle + Précision du capteur de courant +1 % pleine échelle lorsque les calibres de courant les plus bas sont sélectionnés.
Effet du facteur de puissance	Puissance active : ±1,0 % rdg cos θ=±0,5 (PF=1)
Plage du fréquencemètre	40,0 à 70,0Hz
Précision du fréquencemètre	±3dgt
Condition de précision préalable	PF=1, onde sinusoïdale, 45 à 65Hz, 23ºC±5ºC
Fréquence de rafraîchissement de l’affichage	1 seconde
Normes applicables	CEI 61010-1 CAT III 600V
Plage de température et d’humidité de fonctionnement	0 à +50ºC, moins de 85 % HR (sans condensation)
Plage de température et d’humidité de stockage	-20 à +60ºC, moins de 85 % HR (sans condensation)
Alimentation électrique (réseau CA)	CA100 à 240V±10 % (45 à 65Hz)
Alimentation (pile CC)	LR6 ou Ni-MH (HR-15-51) ×6 (Chargeur de pile non inclus), Autonomie de la pile env. 15h (LR6)
Consommation d’énergie	10VA max.
Interface de communication	USB, Bluetooth®5,0
Interface carte PC	Carte SD (2GB)
Dimension	175(L)×120(L)×65(P) mm
Poids	Env. 800g (piles comprises)
Accessoires	7141B (Jeu de cordons de test de tension) 7148 (Câble USB) 7170(Cordon d’alimentation [UE]) ou 7240(Cordon d’alimentation [Royaume-Uni]) 8326-02 Carte SD (2GB) 9125 (Mallette de transport) Pile (LR6)×6, Manuel rapide
Accessoires en option	8124/8125/8126/8127/8128 (Capteur de courant de charge) 8130/8133^(1)/8135^(2) (Capteur de courant flexible) 8312 (Adaptateur d’alimentation) 9132 (Mallette de transport avec aimant)

Veuillez télécharger « KEW Windows for KEW 6305(logiciel) » à l’aide de ce lien.

*1 Peut être utilisé avec la version du firmware V1.10 ou ultérieure pour KEW 6305.
*2 La version microprogramme de KEW 6305 est V2.00 ou plus récent, et le numéro de série est « No.8369312 » ou plus récent.
Veuillez consulter cette page pour obtenir la dernière version microprogramme .
*L'influence des harmoniques (bruit) se produit dans les mesures alimentation 3P3W3A est réduite dans les produits dotés de la version microprogramme V5.00 ou ultérieure.
