ADAPTATEUR IRVE

KEW 8602

Adaptateur dédié aux contrôles d'installation,
maintenance et dépannage des IRVE
(Infrastructure de charge de Véhicule Électrique)

Adaptateur compact pour un test complet IRVE Mode 3 CA

Tests IRVE dans diverses simulations
Pavé tactile pour vérification de la tension PE
Bornes de signal CP pour la surveillance du signal CP

*Prend en charge les chargeurs normaux (CA) uniquement, ne prend pas en charge les chargeurs rapides (CC)

Vidéo

PR

Mode d’emploi

Présentation du produit

Tests mesurables par le KEW 8602

CP state	A, B, C, D
PP state	OPEN, 13A, 20A, 32A, 63A
Borne	E, N, L1, L2, L3, CP
PE PRE-TEST	✓
CP Error	✓
PE Error	✓
Prise secteur	10/250V

Spécifications

Prise	CEI 62196-2 Type 2
Tension nominale	CA 250V Max.(Monophasé) CA 430V Max.(Triphasé)
Fréquence nominale	50/60Hz
Tension/courant nominal de la prise secteur	CA 10A/250V ※8602(EU) : Prise de type E 　8602(RU) : Prise de type BF 　8602(AU) : Prise de type O
Calibre du fusible	CA 10A/250V, Ø5×20mm
plage de température et d'humidité de fonctionnement	0 à 40ºC, humidité relative 80 % ou moins (sans condensation)
plage de température et d'humidité de stockage	-10 à 50ºC, humidité relative 80 % ou moins (sans condensation)
Normes applicables	CEI 61010-1 CAT II 300V, CEI 61010-2-030, CEI 61851-1, CEI 60529 (IP40)
Altitude	2000m ou moins
Longueur du câble	Env. 250mm
Dimension	Unité : 172(L) x 105(L) x 57(P) mm Partie prise : 175(L) x 60(L) x 53(P) mm
Poids	Env. 840g

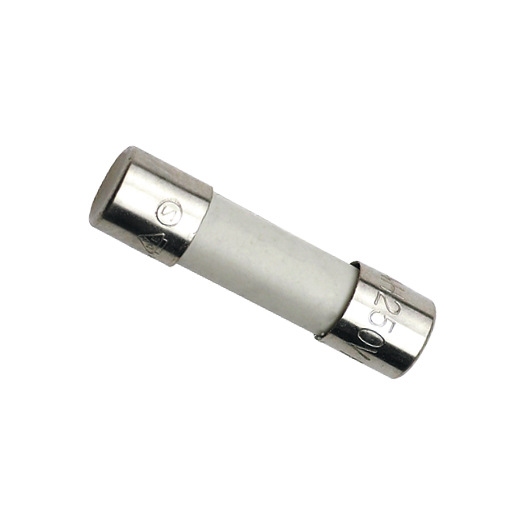

Accessoires	8930(Fusible[10A/250V]) 9202 (Mallette de transport) Mode d’emploi

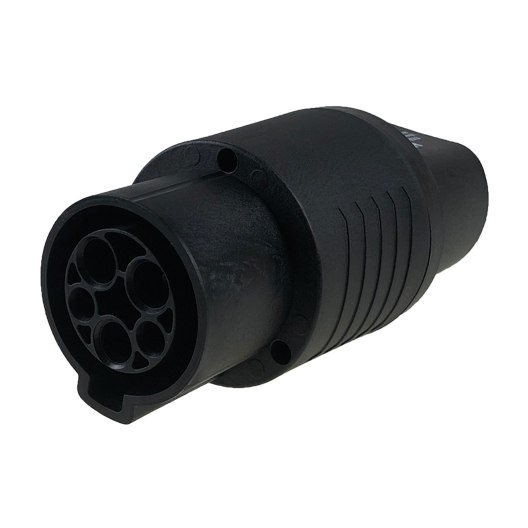

Accessoires en option	8603 (Adaptateur de conversion TYPE1 à TYPE2)

Kits de TESTEUR MULTIFONCTIONS et d’ADAPTATEUR IRVE

Kits disponibles pour test sur IRVE avec la série KEW 6516.
*KEW 8602 peut être utilisé avec d’autres testeurs de résistance d’isolement, multimètres numériques, etc.
