Méthodes de test de boucle

Dans les bâtiments principalement utilisés à des fins résidentielles privées où l’énergie basse tension est fournie par les services publics d’électricité, la protection fondamentale contre les risques de choc électrique est assurée par la coordination appropriée de la fonction d’un circuit de mise à la terre avec des interrupteurs automatiques placés à la dernière étape des circuits de câblage intérieur. Ceci est destiné à couper rapidement l’alimentation d’un circuit de mise à la terre lorsqu’un défaut se produit suite à une tension de contact dépassant une limite acceptable. Une protection adéquate contre les risques de choc électrique est assurée lorsque le système de câblage TT satisfait à l’exigence exprimée par la formule suivante :
Ra × la< 50
où Ra est la somme des résistances des barres de terre et des conducteurs de protection et Ia est le courant maximal d’un système de protection prévu pour les installations, indiquant que la valeur obtenue en multipliant Ra par Ia n’est pas supérieure à 50V. Cela signifie que la tension maximale que l’on peut toucher ne doit pas dépasser 50V en cas de défaut à la terre.

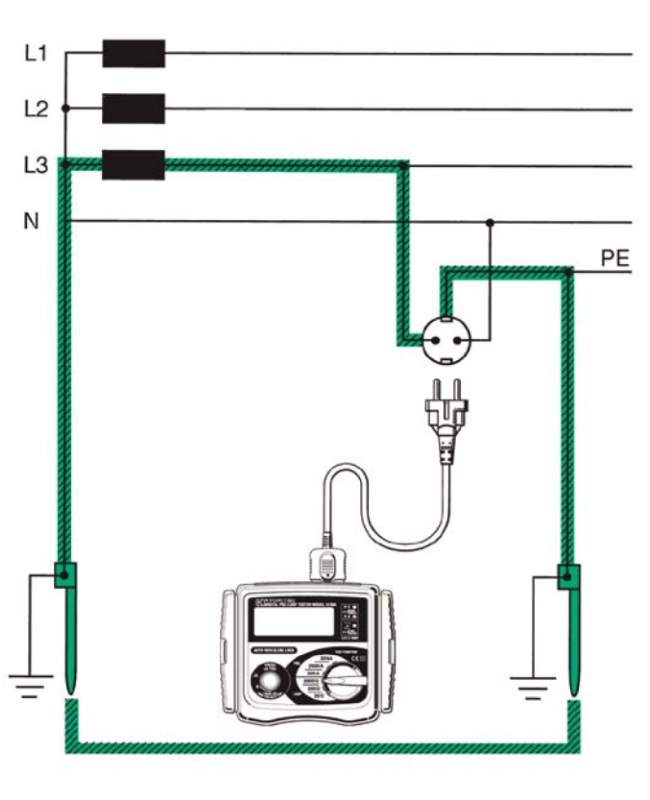

Méthode de test d’impédance de boucle de défaut à la terre au niveau d’une prise de courant. Comme le montre la Fig.1, l’impédance totale de la boucle de défaut à la terre peut être mesurée en branchant un
testeur de boucle dans la prise. La valeur de l’impédance de la boucle de défaut à la terre mesurée représente la somme de la résistance de l’enroulement de la bobine du transformateur, de la résistance du conducteur de phase (L3) et de la résistance du conducteur de protection (PE), ainsi que de la résistance de terre de la source et de la résistance de terre de l’installation. Avec le testeur de boucle réglé sur l’une des plages PSC (courant de court-circuit présumé), il est également possible de mesurer le courant de défaut à la terre.
