Pince multimètre de courant de fuite

La méthode d’utilisation des pinces multimètres de fuite KEW

Revenons au problème du client. Si le DDR se déclenche, il doit être temporairement « shunté ». L’entrepreneur fixe alors simplement la pince multimètre de fuite autour des conducteurs phase et neutre du côté alimentation du DDR (pour les systèmes triphasés, les trois conducteurs sous tension et le conducteur neutre doivent être entourés).
L’écran de l’instrument lira alors directement le courant de fuite à la terre dans l’installation avec une haute résolution.
Supposons que l’écran indique 43,5 mA, en traçant simplement le courant de fuite, le défaut sera trouvé.

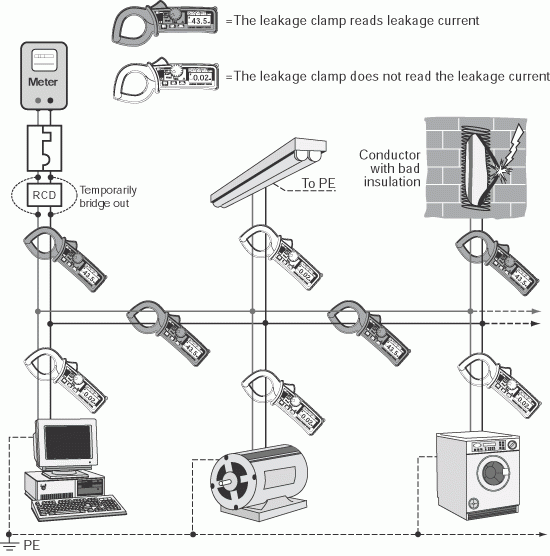

Dans la figure ci-dessous, il y a un exemple pratique de comment tracer le défaut en mesurant le courant de fuite.

Normalement, en utilisant ce système de traçage, le défaut sera trouvé, mais parfois le courant de fuite à la terre ne sera pas causé exclusivement par une faible résistance d’isolement.
En fait, il pourrait arriver qu’en effectuant un test d’isolement, il n’y ait pas une faible valeur de résistance d’isolement même si le DDR se déclenche quand même !

Sélecteur haute fréquence

Sélecteur haute fréquence

Ce commutateur est conçu pour sélectionner la plage « WIDE » ou « 50/60Hz ». La plage « WIDE » couvre une large bande de fréquences de 40Hz à 1kHz. Le courant alternatif, ayant une forme d’onde fondamentale et des harmoniques, il peut être mesuré sur cette plage. « 50/60Hz » est limité à une réponse en fréquence de 40Hz à 100Hz et permet donc de mesurer le courant CA de fréquence fondamentale uniquement en filtrant le contenu harmonique. En cas de doute quant à la présence d’harmoniques, vous pouvez l’identifier en utilisant ce sélecteur de fréquence. À titre d’exemple, l’exemple suivant montre les résultats d’une mesure de courant CA sur un fil de terre dans un coffret de commutation où un climatiseur à onduleur est connecté en été. Le model 2433 lit 56mA CA avec le sélecteur de fréquence réglé sur la position « WIDE » comme indiqué, tandis qu’il affiche 3mA dans la position « 50/60Hz » du commutateur. La différence entre les deux lectures (56mA - 3mA = 53mA) est considérée comme un courant de fuite causé par les harmoniques. Le test a également révélé que ce courant de fuite circulait dans des circuits monophasés à 3 fils autres que ceux connectés aux onduleurs du bâtiment inspecté.

Plage « WIDE » - Lecture 56mA

Plage « 50/60Hz » - Lecture 3mA

Fig.Résultats de la mesure du courant CA sur le fil de terre dans le boîtier de commutation en utilisant le model 2433 sur la plage 400mA.
