Résistivité de terre

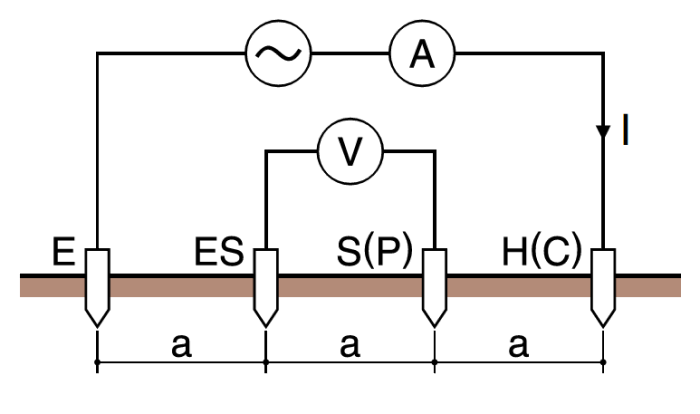

Selon la méthode Wenner à 4 pôles, appliquez un courant CA « I » entre « E » (électrode de terre) et « H(C) » (électrode de courant) pour connaître la différence de potentiel « V » entre les deux électrodes de potentiel « S(P) » et « ES ». Pour obtenir la résistance de terre « Rg (Ω) », divisez la différence de potentiel « V » par le courant CA « I » ; où la distance entre les électrodes est « a » (m). Utilisez ensuite la formule ; ρ = 2 •π• a • Rg (Ω • m).

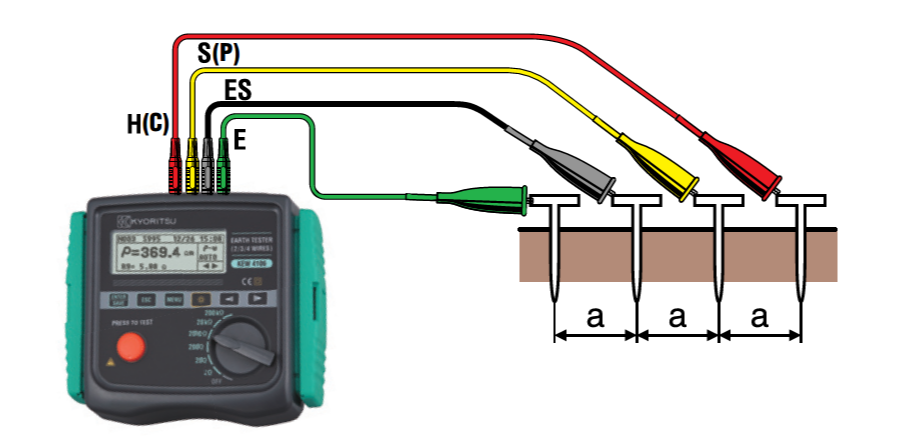

Enfoncez profondément les quatre piquets de terre auxiliaires dans le sol. Ils doivent être alignés à un intervalle de 1 à 30m(a). La profondeur doit être de 5 % ou moins de l’intervalle entre les piquets.

Note)
Les cordons de test fournis peuvent être utilisés pour la distance entre les piquets jusqu’à 20m.
