Principe de la pince multimètre

Principe de mesure pour la pince multimètre CA/CC

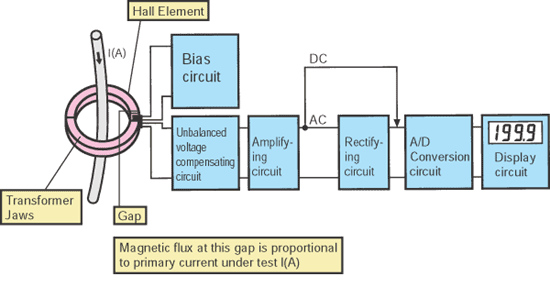

En général, les éléments à effet Hall sont utilisés comme capteur pour détecter le courant CC, car il n’est pas possible d’utiliser une méthode d’induction électromagnétique comme celle utilisée pour les pinces multimètre CA dédiées. Comme le montre la figure de gauche, un élément hall est placé sur un espace créé en coupant une partie des mâchoires du transformateur. Si un flux magnétique proportionnel aux courants primaires CA et CC se produit dans les mâchoires du transformateur, cet élément à effet Hall détecte le flux magnétique et l’extrait sous forme de tension de sortie.
Élément Hall : Il s’agit d’un semi-conducteur permettant de générer une tension proportionnelle au produit du courant de polarisation et du champ magnétique sur la borne de sortie lorsque le courant de polarisation est appliqué à la borne d’entrée.

Comment fonctionnent les pinces multimètre ?

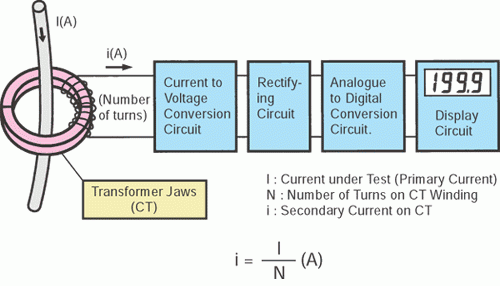

En général, les pinces multimètre CA fonctionnent sur le principe du transformateur de courant (CT) utilisé pour capter le flux magnétique généré par le courant circulant dans un conducteur. En supposant qu’un courant circulant dans un conducteur soit le courant primaire, vous pouvez obtenir un courant proportionnel au courant primaire par induction électromagnétique à partir du côté secondaire (enroulement) du transformateur qui est connecté à un circuit de mesure de l’instrument. Cela vous permet de prendre une mesure de courant CA sur l’affichage numérique (dans le cas de pinces multimètre numériques) comme illustré par le schéma fonctionnel.
