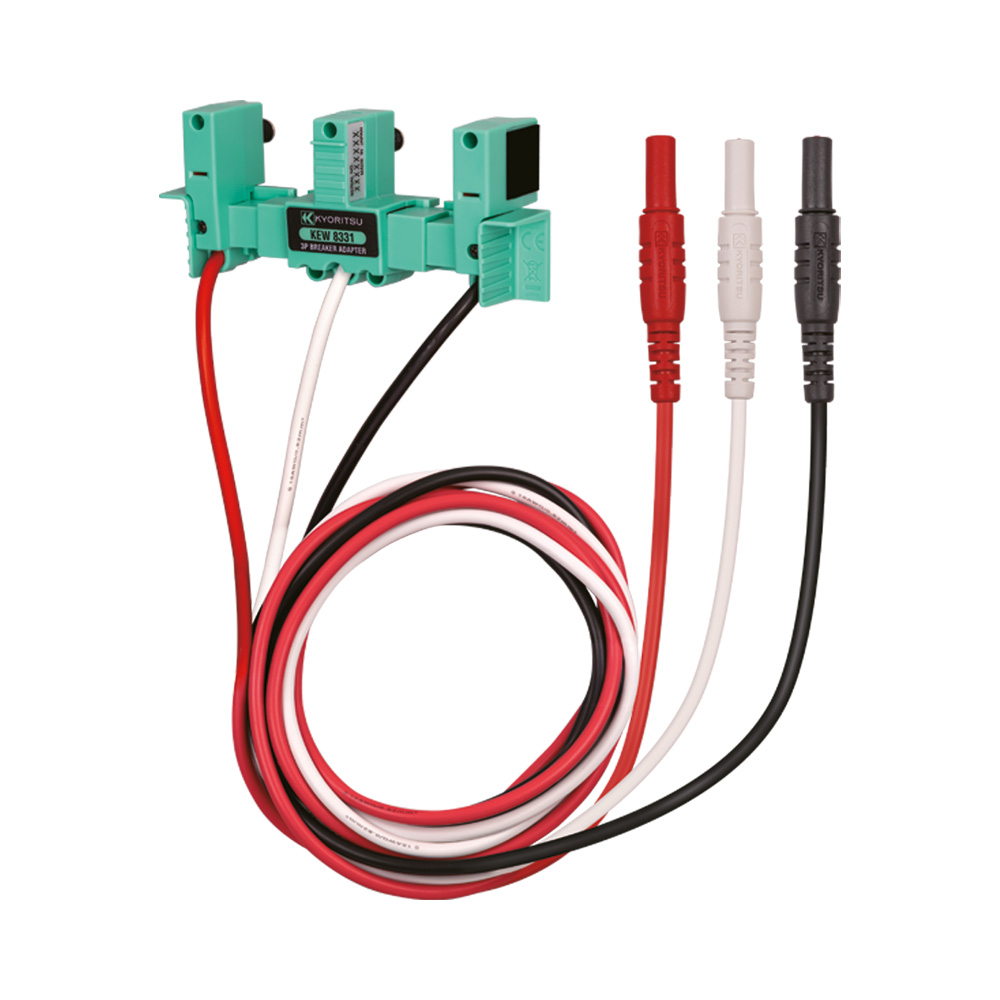

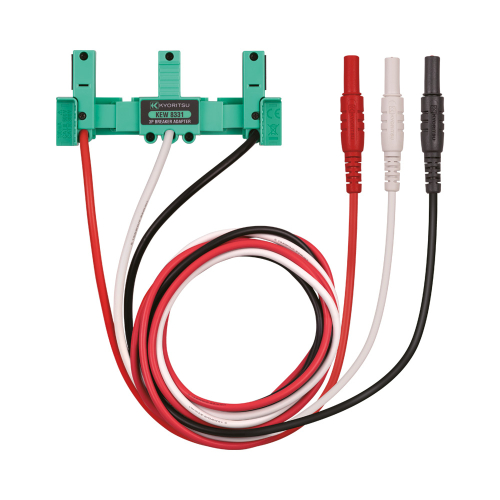

ADAPTATEUR DE DISJONCTEUR
KEW 8331
Connexion sûre et sécurisée à un disjoncteur 3P en une simple action !
- Utile pour éviter un détachement accidentel ou un court-circuit lors de la connexion de la pince crocodile au disjoncteur.

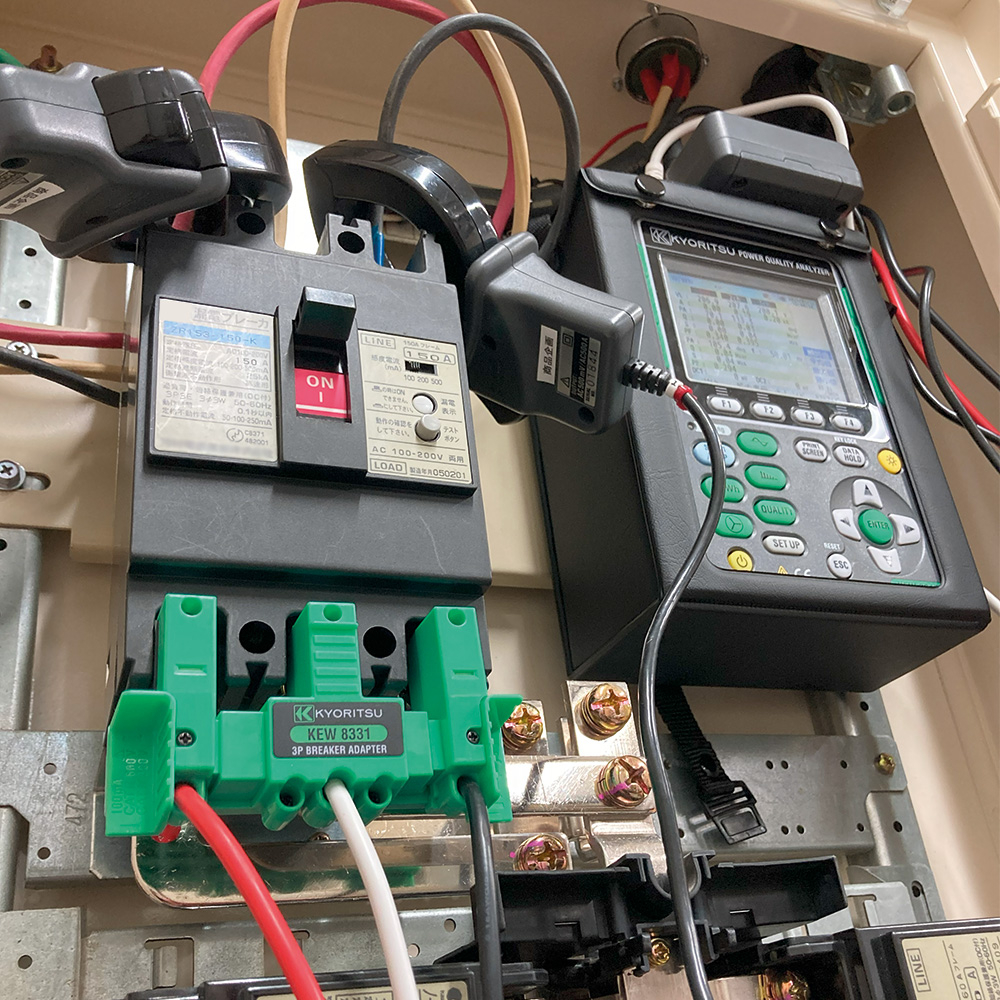

- Idéal pour les mesures de longue durée, telles que les mesures des alimentations, grâce à sa connexion fiable.
- φ prise banane 4 permet la connexion avec des appareils instrument de mesure polyvalents.
Vue 3D
Présentation du produit

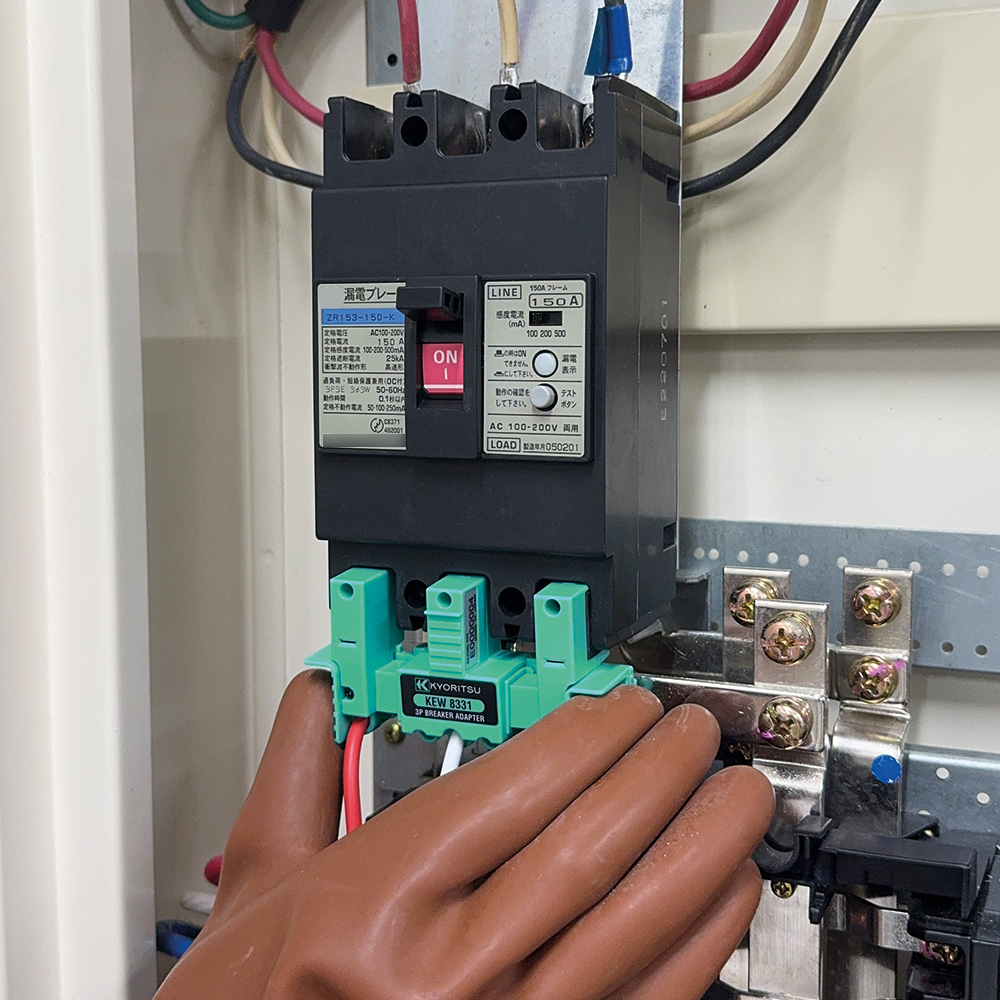

Connexion sûre et sécurisée d’une seule main
- Compatible avec différentes tailles de disjoncteurs.
- Ne se détache pas facilement, même lors d’une utilisation à long terme.
※La couleur du cadre de la fenêtre, qui passe du noir au blanc, indique que la connexion avec les bornes du disjoncteur est intégrale.
Équipé d’une fiche banane φ4 très polyvalente
- Compatible avec divers instruments de mesure : multimètres, enregistreurs ou compteurs de puissance.
Longueur de l’embout de fixation extensible
- Longueur extensible !
En retournant l’accessoire 8077, la longueur est augmentée de 8 mm.

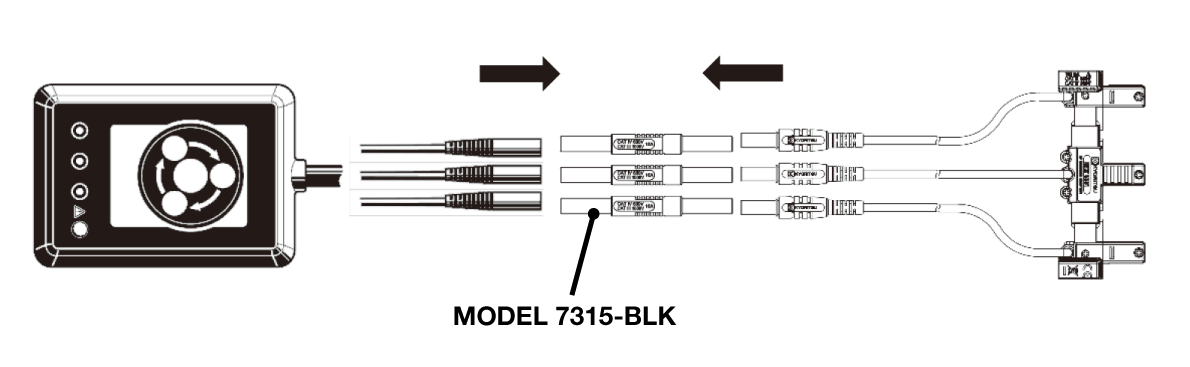

Compatible avec le connecteur mâle de l’instrument de mesure

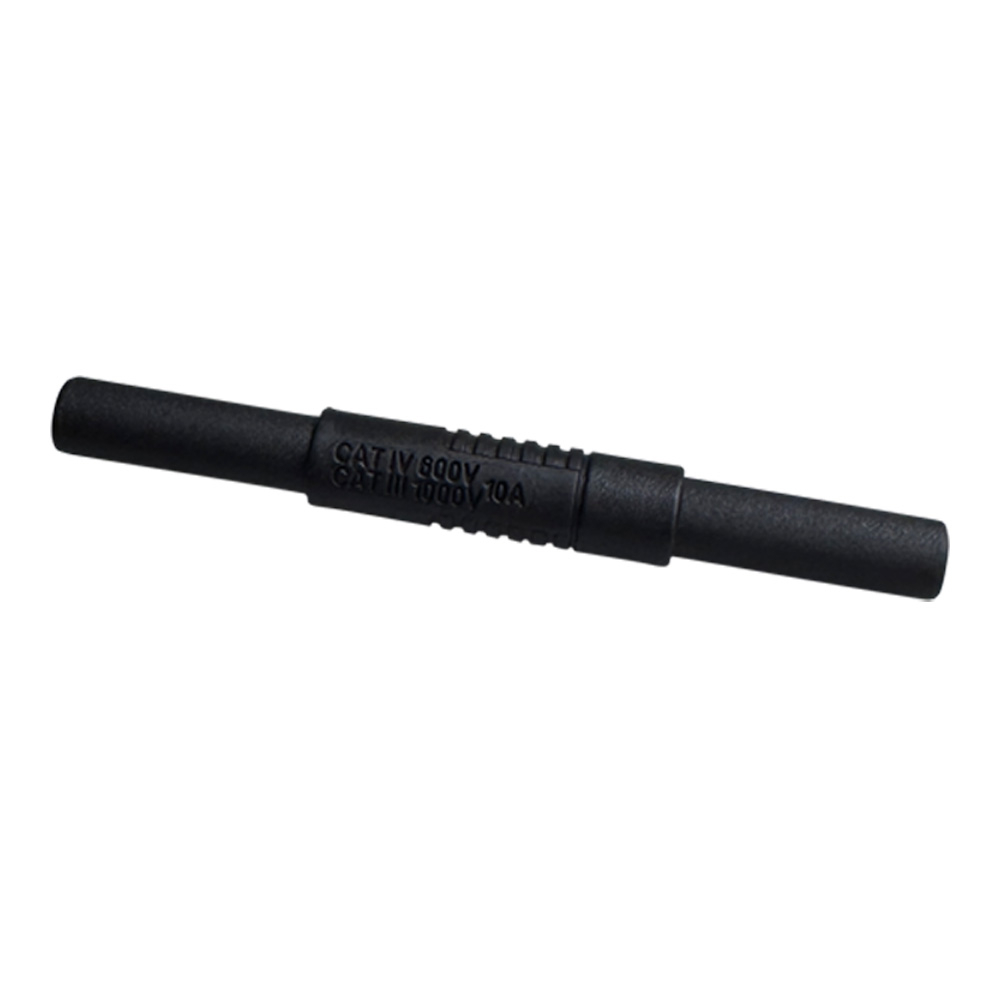

- L’utilisation d’un connecteur banane femelle-femelle φ4 (7315-BLK, accessoire en option) permet un raccordement avec le connecteur mâle de l’instrument de mesure.
Spécifications
| Taille de disjoncteur prise en charge*1 | 30 à 250 AF |
|---|---|
| Plage de tension de fonctionnement | 0 à 600 Vrms CA [50/60 Hz] |
| Courant nominal | 100 ｍA |
| Plage de température et d’humidité de fonctionnement | -10 à 50 °C, humidité relative 85 % ou moins (sans condensation) |
| Plage de température et d’humidité de stockage | -20 à 60 °C, humidité relative 85 % ou moins (sans condensation) |
| Longueur du câble | 1,5 m |
| Normes applicables | CEI 61010-031 CAT Ⅳ 300 V / CAT Ⅲ 600 V |
| Dimension | 50(L)×117,5(L)×37(P) mm (hors partie câble) |
| Poids | Env. 230 g |
| Accessoires | 8077（Embout de fixation） Mode d’emploi |

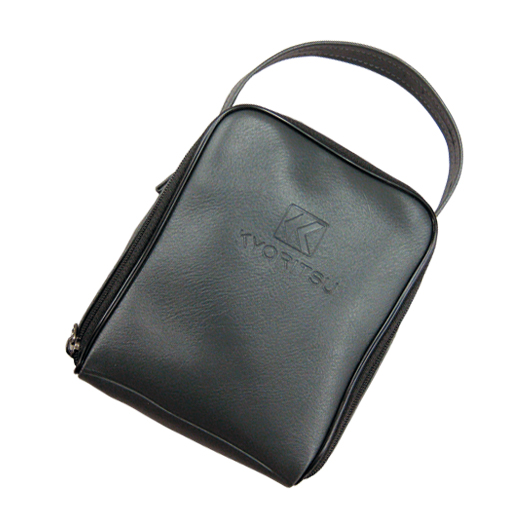

| Accessoires optionnels | 7315-BLK（Bananeφ4 connecteur femelle-femelle） 9096 (Mallette de transport) |
*1 : Les plages de dimensions attachables sont les suivantes.
A Distance entre les têtes de vis gauche et droite du disjoncteur : 47 à 70 mm
B Largeur de la borne du disjoncteur : 12,8 à 26,5 mm
C Profondeur entre la face supérieure de la cloison et la tête de la vis : 5 mm (minimum)
En fonction de son type, ce produit peut ne pas être compatible avec certains disjoncteurs.
