TESTEUR DE CÂBLE LAN
KEW 8550
Le travail de vérification des câbles nécessaire à la réalisation
d’un réseau peut être simple et compréhensible.
- La fonction Wiremap permet de vérifier le câblage en appuyant sur un seul bouton
- Fonction de vérification du câblage incorrect, y compris la paire divisée
- Peut mesurer la longueur du câble
- Le rétroéclairage s’allume automatiquement lors de la mise sous tension
- Peut tracer jusqu’à 8 câbles en utilisant des unités à distance en option
* La vérification PoE, la vérification de la vitesse des câbles et les tests de certification des câbles ne peuvent pas être réalisés avec KEW 8550.
Vidéo
PR
Mode d’emploi

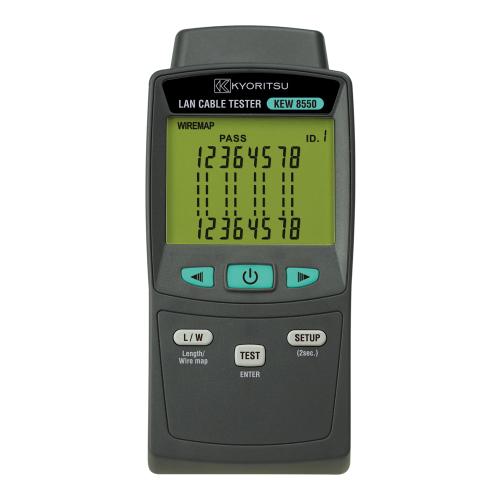

Présentation du produit
Fonction Wiremap
L’écran LCD affiche «PASS» si le câblage est correct, et le symbole clignotant
et l’état d’erreur si le câblage est incorrect.
Un circuit ouvert est
détecté sur les broches 4 et 5.
Les broches des paires torsadées 3
et 6, et les broches 4 et 5 sont
connectées de manière incorrecte.
Un court-circuit est détecté sur les
broches 3, 4 et 5, et les broches 1 et 8.
Mesure de la longueur du câble
La longueur du câble peut être mesurée jusqu’à 255m.
La précision peut être améliorée en réglant la compensation pour chaque câble.
Détection de câble

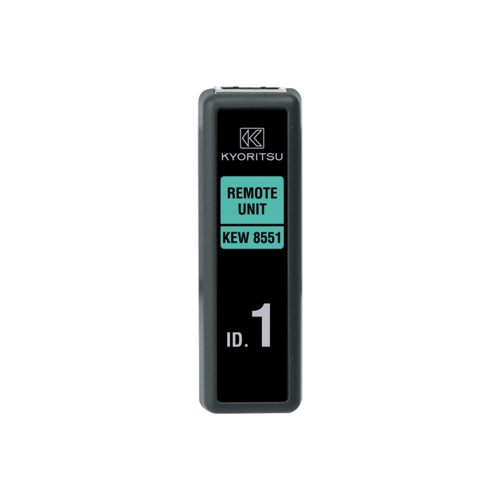

Le numéro d’identification de l’unité distante connectée est affiché.
Jusqu’à 8 emplacements peuvent être mesurés par des unités à distance en option.
* Un exemple de vérification d’un câble connecté à une prise murale avec des câbles LAN.
Spécifications
| Connecteur mesurable | RJ45 connecteur |
|---|---|
| Câble mesurable | Câble à paire torsadée (fil blindé (STP), fil non blindé (UTP)) |
| Catégorie de câble mesurable | CAT5, CAT5e, CAT6, CAT6A |
| Fonction Wiremap （plage de longueurs testables de 100m ou moins) |
Circuits ouverts, courts-circuits, croisés, inversés, transposés, paires séparées et blindés/non blindés |
| Mesure de la longueur du câble | 0,1 à 255m |
| Précision | ±10 % ±1m |
| Plage de température et d’humidité de fonctionnement | 0 à 40℃, humidité relative 80 % ou moins (sans condensation) |
| Plage de température et d’humidité de stockage | -10 à 60℃, humidité relative 70 % ou moins (sans condensation) |
| Normes applicables | CEI 61326-1(EMC) |
| Source d’alimentation | R03 / LR03(AAA)(1,5V)×6 |
| Dimension | Unité d'affichage：156(L)×73(L)×35(P)mm Unité à distance：72(L)×23(L)×24(P)mm |
| Poids |
Unité d’affichage : environ 245g (piles comprises) |
| Accessoires |
8551-1(Unité à distance (ID.1)) |
| Accessoires optionnels | 8551-25(Unités à distance (ID.2 à 5)) 8551-68(Unités à distance (ID.6 à 8)) |
Accessoires

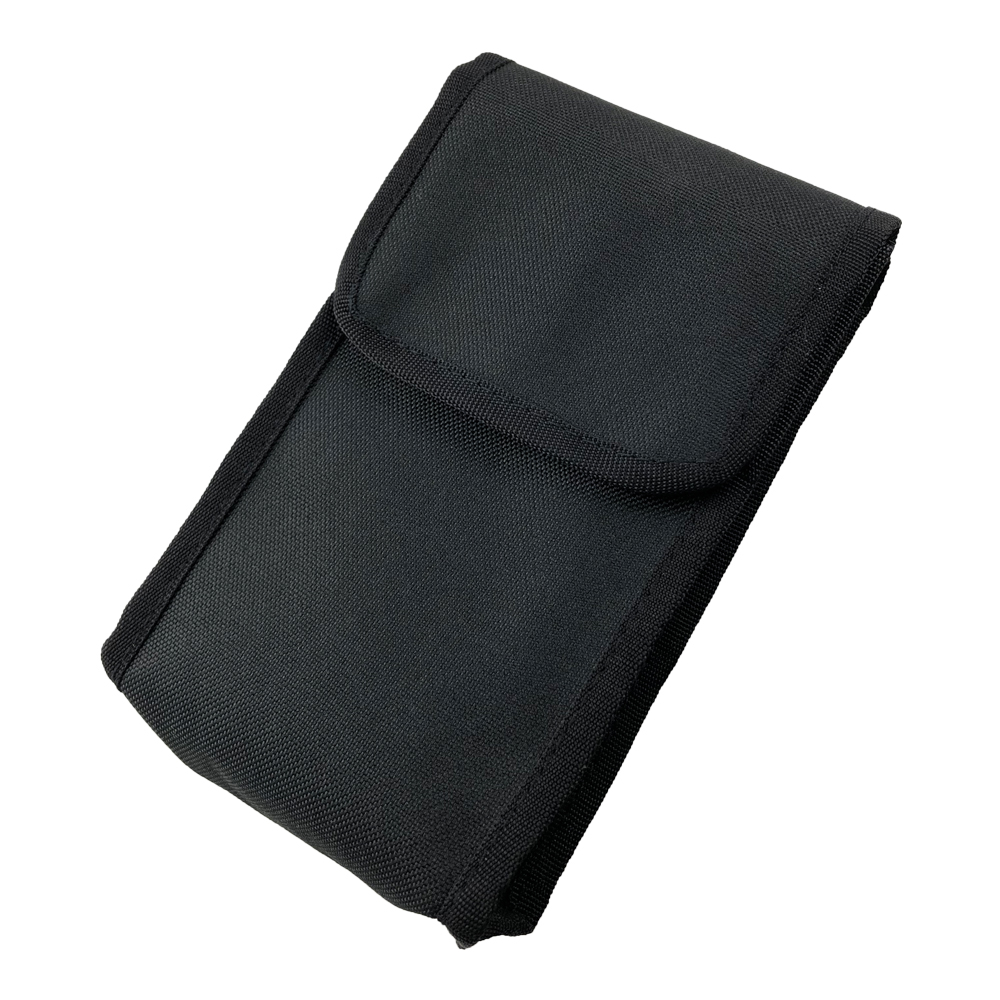

Accessoires en option
