TESTEUR D’ISOLEMENT HAUTE TENSION
Conception robuste et ergonomique !
Testeurs d’isolement haute tension standard par excellence !!
- Résistance d’isolement jusqu’à 1TΩ
- Courant de court-circuit jusqu’à 1,5mA
- Tension d’essai étendue de 250V à 5000V
- Fonction diagnostique de PI et DAR
- Pince crocodile de conception nouvelle
- Livré avec un étui rigide résistant
- La fonction de filtre réduit les interférences de bruit pour obtenir une mesure stable
- Grand écran avec indication graphique à barres et rétroéclairage
- Avertissement de circuit sous tension
- Norme de sécurité CEI 61010-1 CAT IV 300V / CAT III 600V
Vue 3D
Spécifications
Résistance d’isolement |
|||||
|---|---|---|---|---|---|
| Tension d’essai | 250V | 500V | 1000V | 2500V | 5000V |
| Plage de mesure | 0,0 à 100,0MΩ | 0,0 à 99,9MΩ 80 à 1000MΩ |
0,0 à 99,9MΩ 80 à 999MΩ 0,80 à 2,00GΩ |
0,0 à 99,9MΩ 80 à 999MΩ 0,80 à 9,99GΩ 8,0 à 100,0GΩ |
0,0 à 99,9MΩ 80 à 999MΩ 0,80 à 9,99GΩ 8,0 à 99,9GΩ 80 à 1000GΩ |
| Précision | ±5 %rdg±3dgt | ±5 %rdg±3dgt | ±5 %rdg±3dgt | ±5 %rdg±3dgt | ±5 %rdg±3dgt ±20 %rdg (100GΩ ou plus) |
| Courant de court-circuit | 1,5mA |
||||
| Courant d’essai nominal | 0,7 à 0,9mA à une charge de 0,25MΩ |
0,8 à 1mA à une charge de 0,5MΩ |
1 à 1,2mA à une charge de 1MΩ |
1 à 1,2mA à une charge de 2,5MΩ |
1mA à 1,2mA à une charge de 5MΩ |
| Courant à circuit ouvert | 250V +10 %,-10 % |
500V +20 %,-10 % |
1000V +20 %,-0 % |
2500V +20 %,-0 % |
5000V +20 %,-0 % |
Mesure de tension |
|||||
| Plage de mesure | 30 à 600V CA (50/60Hz) ±30 à ±600V CC |
||||
| Précision | ±2 %rdg±3dgt |
||||
| Général |
|||||
| Normes applicables | CEI 61010-1, 61010-2-030 CAT IV 300V / CAT III 600V degré de pollution 2 CEI 61010-031, CEI 61326-1, 2-2 |
||||
| Source d’alimentation | CC12V : LR14/R14 × 8pcs |
||||
| Dimension | 177 (L) × 226 (L) × 100 (P) mm 300 (L) × 315 (L) × 125 (P) mm (Étui de transport [Rigide]) |
||||
| Poids | Env. 1,9kg (piles comprises) Env. 4kg (accessoires compris) |
||||

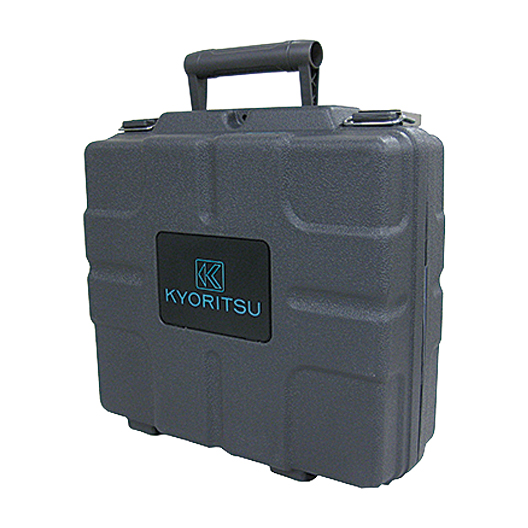

| Accessoires | 7165A (Sonde de réseau) 7264 (Cordon de terre) 7265 (Câble de sécurité) 8019 (Pointe type crochet) 9204 (Boîtier de transport [Rigide]) LR14 (Pile alcaline taille C) × 8 Mode d’emploi |
||||
| Accessoires optionnels | 7168A (Sonde de réseau avec pince crocodile) 7253 (Sonde de réseau plus longue avec pince crocodile) 8302 (Adaptateur pour enregistreur) |
||||
Accessoires en option
Catalogue et Document
-
- Catalogue de produits
-
- Mode d’emploi
-
- KEW 3125B Mode d’emploi (anglais)（1,30 Mo)
- KEW 3125B Mode d’emploi (arabe)（1,59 Mo)
- KEW 3125B Mode d’emploi (français)（1,12 Mo)
- KEW 3125B Mode d’emploi (indonésien)（1,12 Mo)
- KEW 3125B Mode d’emploi (espagnol)（1,29 Mo）
- KEW 3125B Mode d’emploi (thaïlandais)（1,15 Mo)
- KEW 3125B Mode d’emploi (vietnamien)（1,25 Mo)
