TESTEUR DE TERRE

KEW 4105DLBT-H

TESTEUR DE TERRE robuste, étanche à la poussière et à l’eau IP67
Bluetooth activé pour le transfert de données

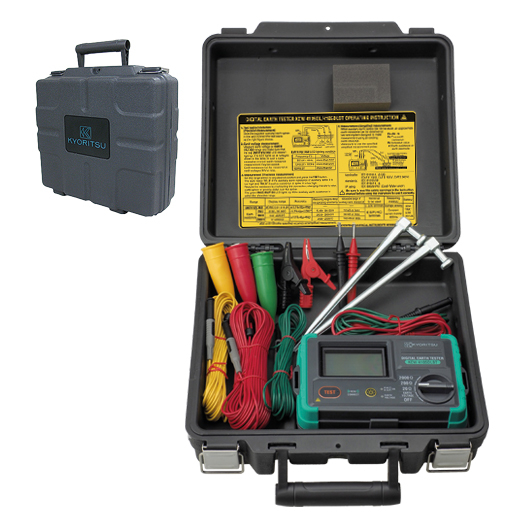

Modèle de boîtier rigide

Mesure de la résistance de terre à 3 pôles et 2 pôles (0,01 à 2000Ω)
Conception étanche (IP67)

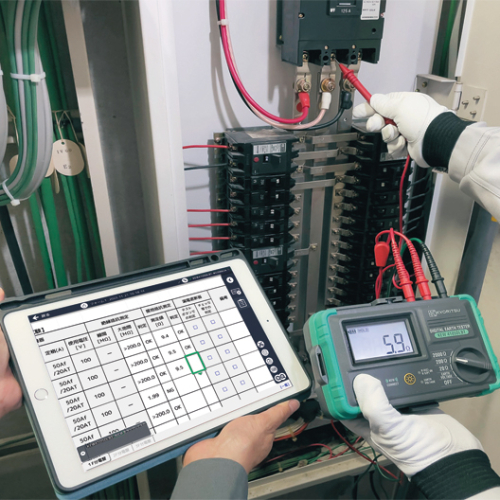

Le Bluetooth® intégré permet le transfert de données
L’élimination du bruit jusqu’à 25V RMS permet des tests précis dans des environnements bruyants

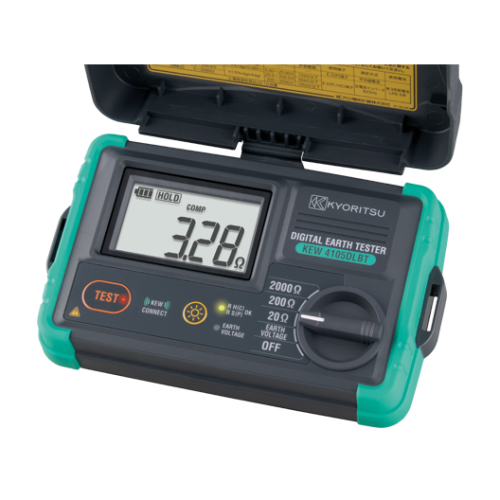

Le commutateur rotatif rend l’interface utilisateur très intuitive
Grand écran LCD avec rétroéclairage
LED pour surveiller la résistance correcte / incorrecte du piquet de terre auxiliaire
Mesure de la tension de terre (CA/CC 0 à 300V)
CAT IV 100V

*Vérifiez s'il vous plaît ici pour le modèle de câble réel.

Vue 3D

Vidéo

Comment utiliser l’appli « KEW Smart Advanced » et explication de chaque fonction.

Présentation du produit

Application de gestion des données de mesure « KEW Smart Advanced »

Une seule application peut gérer tous les modèles pris en charge.
Cliquez ici pour plus d’informations

Méthode de mesure

Mesure de la résistance par électrode de terre (méthode à 3 pôles)

La norme internationale CEI 60364-6 fournit des informations sur la mesure de la résistance d’une électrode de terre pour les systèmes TT, TN et IT.
Cette mesure doit être pratiquée à l’aide de la méthode volt-ampérométrique en utilisant deux électrodes de terre auxiliaires.
L’instrument qui répond à cette exigence est le testeur de terre.

Mesure de la résistance de terre simplifiée (méthode à 2 pôles)

Diverses fonctionnalités

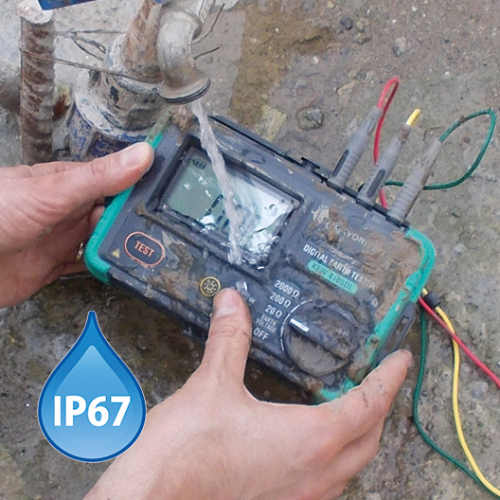

Résistant à l’eau et à la poussière

Après utilisation, vous pouvez le laver pour enlever la boue et la poussière.

Forte élimination du bruit

L’élimination du bruit jusqu’à 25V RMS permet de réaliser des tests précis dans des environnements bruyants.

Avertissement de tension de terre

Une LED rouge s’allume si une tension externe est détectée.

【Le voyant à LED s’allume si :】

Fréquence	Tension
0 à 10Hz	> 10V
10 à 100Hz	>25V
100 à 400Hz	>5V

Piquets de terre fabriqués en acier solide

Des mesures de la terre sont possibles jusqu’à 100kΩ* de résistance aux piquets de terre auxiliaires.
*20Ω calibre 10kΩ, 200Ω calibre 50kΩ, 2000Ω calibre 100kΩ.

Résistance de terre auxiliaire

4105DLBT-H vérifie si la résistance de terre auxiliaire est :

Grand écran LCD avec rétroéclairage

Accessoires et options très utiles pour la mesure

Piquets de terre en acier forgé robustes (MODEL 8041)

Piquets de terre en acier forgé robustes.

Bobine de câble pour testeur de résistivité de la terre (MODEL 7267/7268)

Bobine de câble innovant avec système de guidage de fil pour faciliter le rembobinage.

Adaptateur pour borne de mesure (MODEL 8259)

Adaptateur permettant l’utilisation d’autres cordons de test.

Spécifications

Mesure de la résistance de terre		20Ω	200Ω		2000Ω
	Plage de mesure	0,00 2000 Ω
	Plage d’affichage	0,00 à 20,99 Ω	0,0 à 209,9 Ω		0 à 2099 Ω
	Précision^*1	±1,5 %rdg±0,08 Ω^*2	±1,5 %rdg±4dgt
	Résistance de terre auxiliaire^*3	<10kΩ	<50kΩ		<100kΩ
	Comparateur de référence	10Ω	100Ω		500Ω
Mesure de la tension de terre
	Plage de mesure	0 à 300 V CA (45 à 65Hz)		±0to ±300 V CC
	Plage d’affichage	0,0 à 314,9 V		0,0 to ±314,9 V
	Précision	±1 %rdg±4dgt
Normes applicables		CEI 61010-1 CAT IV 100V / CAT III 150V / CAT II 300V degré de pollution 3 CEI 61010-2-030, CEI 61010-031, CEI 61557-1, 5 CEI 60529 (IP67), CEI 61326-1, 2-2
Interface de communication		Bluetooth®5,0
Source d’alimentation		LR6(AA)(1,5V) × 6
Dimension		121(L) × 188(L) × 59(P) mm (couvercle du boîtier inclus)
Poids		Env. 690g (piles et couvercle du boîtier inclus)
Accessoires		7127B (Sonde de mesure simplifiée) 7266 (Cordons de test de résistance de terre [rouge :20m, jaune :10m, vert :5m/1set]) 8041 (Piquets de terre auxiliaires [2 tiges/1set]) 9121 (Bandoulière) 9197 (Coffret rigide) LR6(AA) × 6, Mode d’emploi

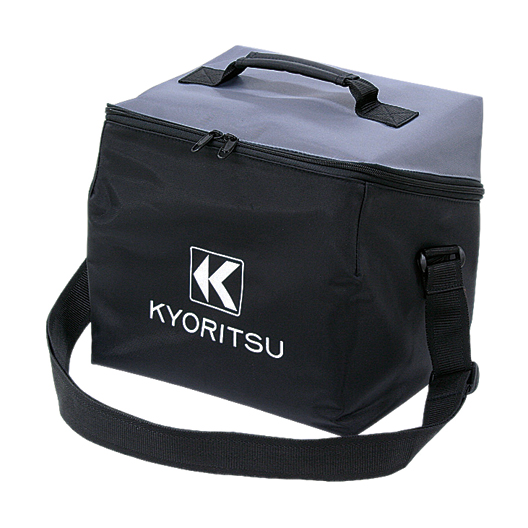

Accessoires en option		7267 (Enrouleur de câble pour testeur de résistance de terre [rouge : 20m]) 7268 (Enrouleur de câble pour testeur de résistance de terre [jaune : 10m]) 7271 (Cordon de test de résistance de terre [vert : 5m]) 7272 (Jeu de cordons de mesure de précision) 8259 (Adaptateur pour borne de mesure) 9190 (Mallette de transport) 9192 ( mallette de transport pour enrouleurs de cordon) 7269 (Cordon de test de résistance de terre [rouge 20m]) 7270 (Cordon de test de résistance de terre [jaune 10m])

*1 Pour une mesure de précision, la résistance de terre auxiliaire devrait être de 100 Ω ±5 % ou moins.
*2 Lors d’une mesure simplifiée, ajouter ±0,10 Ω à la précision spécifiée.
*3 Précision dans la résistance de terre auxiliaire : ±5 %rdg ±10 dgt.
