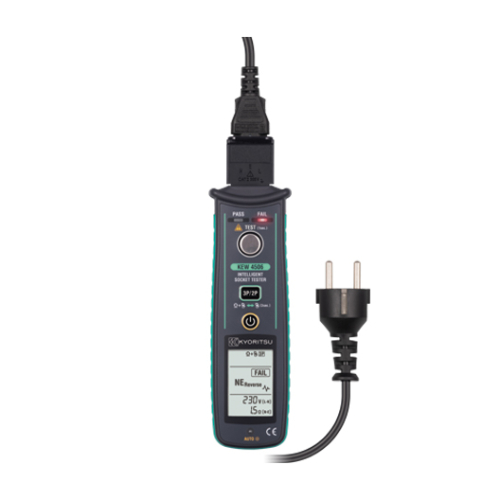

TESTEUR DE PRISE ÉLECTRIQUE INTELLIGENT

KEW 4506

Testeur de prise idéal pour détecter la
connexion inversée neutre-terre difficile à détecter !

Mesure facile en le branchant simplement dans une prise de courant et en appuyant sur le bouton de test
En seulement 1 seconde, vous pouvez vérifier la tension, le câblage et la polarité du réseau, du neutre et de la terre d’une prise de courant
KEW 4506 peut être utilisé sur le système de terre TT, et également sur TN-S en utilisation combinée avec KEW 8343 (Voir principe de mesure)
Méthode de mesure unique avec un faible courant d’essai pour éviter le déclenchement des DDR

Vue 3D

Vidéo

Présentation du produit

Pourquoi la connexion inversée neutre-terre pose-t-elle un problème ?

Si on utilise une prise de courant sans se rendre compte de l’existence d’une erreur de connexion inversée neutre-terre, le DDR en amont se déclenche et provoque une coupure de courant.
Mais, si le circuit n’est pas protégé par un DDR, un courant de charge important circule dans le conducteur de terre, provoquant un chocélectrique et un risque d’incendie.

Jugement à l’aide d’un multimètre

Lors de la mesure avec un multimètre, même si neutre et terre sont connectés en sens inverse, la tension sera la même que s’ils sont connectés correctement et l’erreur de câblage ne sera pas détectée.

Notre testeur de prise intelligent,
KEW 4506, peut résoudre ces problèmes !

Principe de mesure

Pour le système TT

Si le système de terre est TT et que le circuit est protégé par un DDR avec un courant nominal de 30mA ou plus,
la connexion inversée neutre-terre peut être détectée par le KEW 4506 seul.

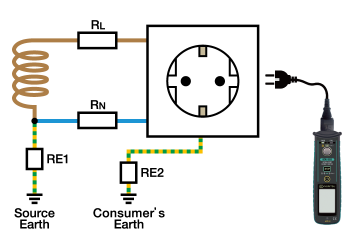

Dans ce cas, pour vérifier que le câblage neutre-terre est correct, KEW 4506 mesure respectivement la résistance entre phase-neutre et la résistance entre phase-terre.
Normalement, dans le système TT, la résistance phase-neutre est principalement due à la résistance des conducteurs de câblage uniquement.
D’autre part, la résistance phase-terre comprend également la résistance de terre du consommateur (RE1 et RE2), donc la résistance phase-terre est supérieure à la seule résistance phase-neutre.

RL+RN < RL +(RE1+RE2)

KEW 4506 détecte la connexion inversée neutre-terre en vérifiant la différence de ces valeurs de résistance.
Par conséquent, si la résistance phase-terre est extrêmement faible, la connexion inversée neutre-terre peut ne pas être détectée.
Aussi, un DDR 10mA peut se déclencher en raison d’un courant de test autour de 10mA utilisé pour mesurer la résistance.
Dans les cas ci-dessus, nous suggérons d’utiliser KEW 8343 (Source du signal) avec KEW 4506.
Il ne sera pas affecté par la résistance phase-terre extrêmement faible et aucun DDR ne se déclenchera car le courant de test circulant entre neutre-terre est inférieur à 1μA.

Pour le système TN

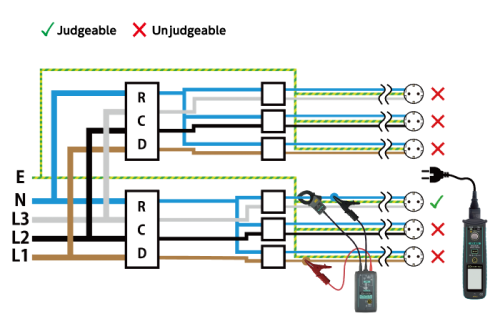

Pour tester les systèmes de câblage à faible résistance tels que TN, la structure des bâtiments et les systèmes de mise à la terre commune, connectez KEW 8343 à l’emplacement proche du disjoncteur de dérivation auquel la prise 3P à tester est câblée et appliquez la tension de test.
La connexion inversée neutre-terre peut être détectée en appliquant une tension de test à partir de KEW 8343 dans la ligne neutre et en examinant le sens du signal.
*KEW 4506 et KEW 8343 ne peuvent pas être utilisés sur les systèmes TN-C ou IT.
*Source du signal pour KEW 8343 vendu séparément.

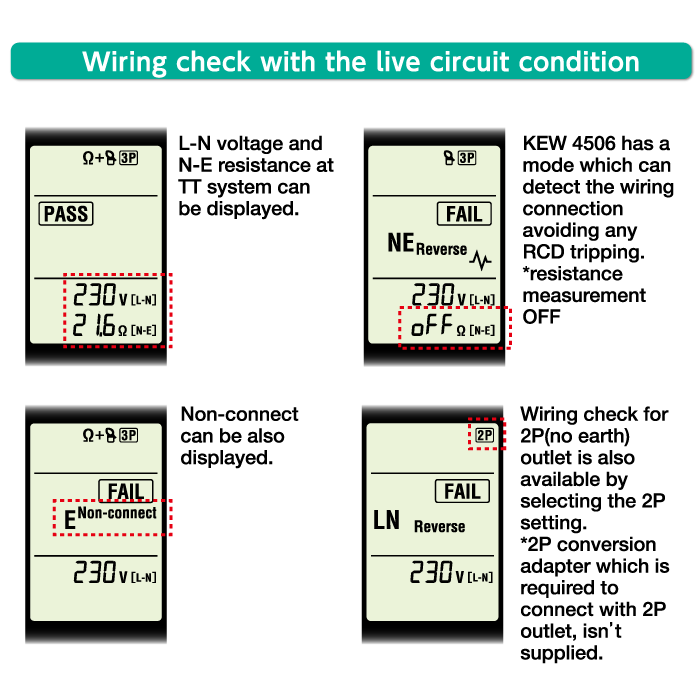

Tous les résultats des tests et PASS/FAIL sur un écran d’affichage clair

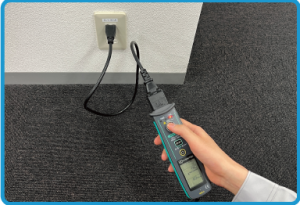

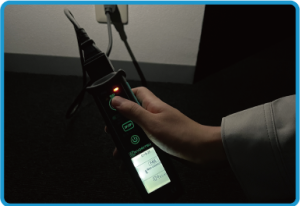

Mesure facile simplement en branchant sur une prise de courant et en appuyant sur le bouton de test.	Le rétroéclairage LCD s’allume automatiquement dans un endroit sombre. *Il est possible de désactiver le rétroéclairage

Utilisation et limites

KEW 4506 peut tester la connexion du câblage, y compris la connexion inversée neutre-terre des prises de courant monophasées.
Ce testeur peut tester les prises monophasées reliées à des systèmes d’alimentation triphasés à 4 fils, monophasés à 3 fils et monophasés à 2 fils.
*KEW 4506 ne peut pas être utilisé pour vérifier les prises de courant triphasées ou tester les DDR.

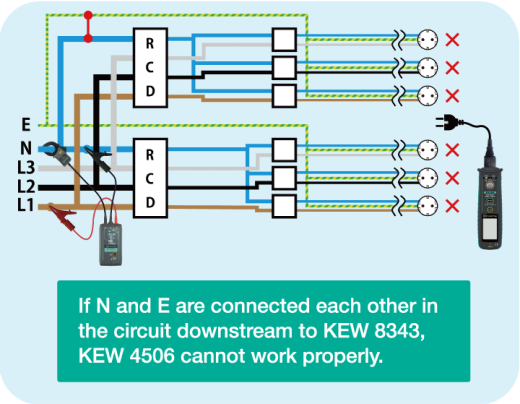

Pour une utilisation sur un circuit de système TN général, la connexion inversée neutre-terre ne peut être déterminée qu’au niveau des prises de courant connectées en aval du conducteur N où KEW 8343 est enserré. Pour vérifier les prises de courant du circuit en boucle, KEW 8343 doit être connecté en amont du conducteur N qui alimente le circuit en boucle.

Spécifications

Test de prise^*1
	Plage mesurable de la tension d’alimentation		80 à 290V RMS (50/60Hz) *Le testeur donne un avertissement de tension si 253V ou une tension plus élevée est détectée, mais il peut effectuer le test de prise.
	Type de prise		3 pôles	2 pôles
	Jugement	PASS	PASS	PASS
		FAIL	phase-neutre inversé	phase-neutre inversé<
			phase-terre inversé	Tension anormale
			neutre–terre inversé	－
			Terre non connecté	－
			Neutre non connecté	－
			Neutre-terre jugement impossible	－
			Tension anormale	－
CA V (L-N)
	Plage		80 à 290V RMS (50/60Hz)
	Précision		±2 %rdg±4dgt
Résistance de boucle (neutre-terre)
	Calibre (sélection automatique)		200Ω : 0,0 à 199,9Ω 2000Ω : 200 à 1999Ω
	Courant d’essai		200Ω : 5mA (5,3 Hz) 2000Ω : 1mA (5,3 Hz)
	Précision		±3 %rdg±5dgt
Normes applicables			CEI 61010-1, CEI 61010-2-030 CAT II 300V degré de pollution 2 , CEI 60529(IP40)
Plage de température et d’humidité de fonctionnement			-10 à 50°C, humidité relative 85 % ou moins (sans condensation)
Plage de température et d’humidité de stockage			-20 à 60°C, humidité relative 85 % ou moins (sans condensation)
Source d’alimentation			LR6(AA)(1,5V) × 2
Dimension			212(L) × 56(L) × 39(P) mm
Poids			Env. 250g (piles comprises)

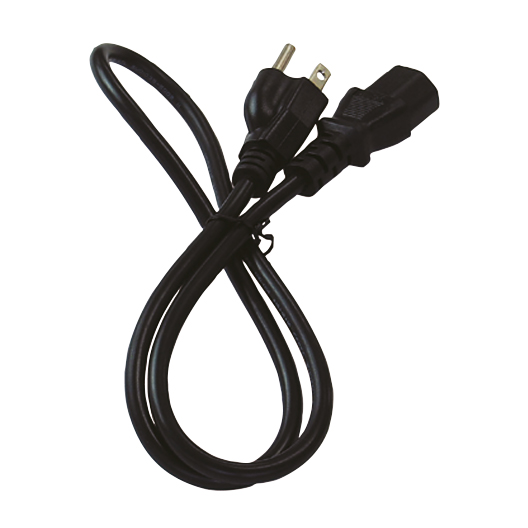

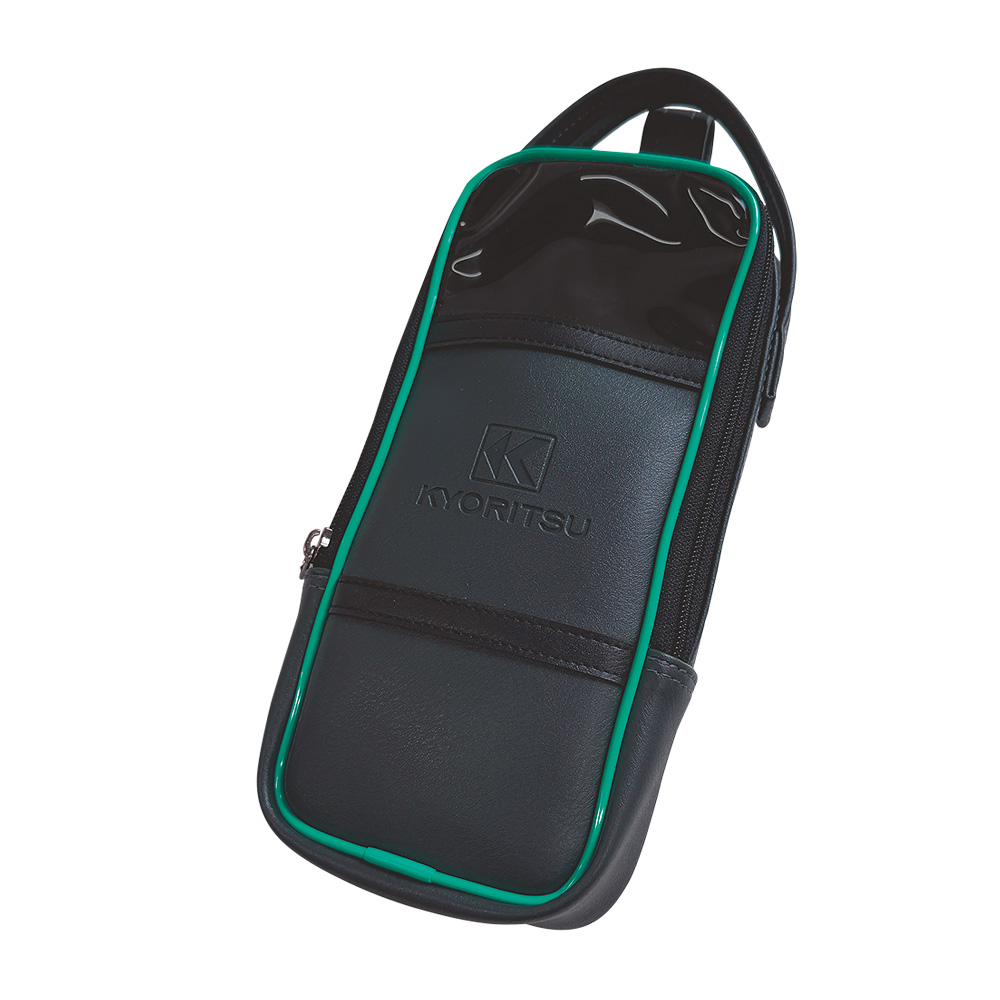

Accessoires			KAMP10 ou 7284 (Cordon de test avec connecteur CEI) ^*3 9161 (Mallette de transport) LR6 (AA) × 2, mode d’emploi
Accessoires optionnels			8343 Source de signal pour le testeur intelligent de prises

*1 Si la fonction de mesure de résistance neutre-terre est désactivée (*2), le test est effectué avec une tension de test appliquée à partir d’une source
de signal optionnelle uniquement : le courant circulant entre neutre-terre et est inférieur à 1µA
*2 Si la fonction est désactivée, KEW 4506 ne montre pas de résistance entre neutre-terre.
*3 KAMP 10(AU) : prise australienne / KAMP 10(EU) : prise européenne SCHUKO / KAMP 10(RU) : prise britannique (13A) /7284 : prise américaine (NEMA)
