TESTEUR DE TERRE

MODEL 4102A-H

Modèle de coffret rigide

Résistance de terre à 3 et 2 pôles
La dernière conception de circuit permet à l’instrument de fonctionner avec un minimum d’influence provenant de la tension de terre et de la résistance de terre des piquets de terre auxiliaires
Étanche à la poussière et au ruissellement (conforme à la norme CEI 60529IP54)
La valeur de la résistance de terre peut être lue directement sur l’échelle
Conçu pour répondre à la norme de sécurité CEI 61010-1
Capable de mesurer la tension de terre
Petit et léger. Nouveau matériau du boîtier résistant aux chocs
Le courant de mesure de 2mA permet de tester la résistance de terre sans déclencher les disjoncteurs différentiels (ELCB) dans le circuit testé
Le branchement du fil conducteur aux bornes C et P et le bon fonctionnement résistance de terre auxiliaire peuvent être vérifiés par le voyant « OK ».
La connexion du fil conducteur aux bornes C et E est correcte lorsque le voyant « OK » est allumé.

Coffret rigide

*Vérifiez s'il vous plaît ici pour le modèle mallette souple.

Vue 3D

Adaptateur permettant l’utilisation d’autres cordons de test. (MODEL 8259)

Mesure de la résistance de terre		x1Ω	x10Ω	x100Ω
	Plage de mesure	0 à 12 Ω	0 à 120 Ω	0 à 1200 Ω
	Précision	±3 % pleine échelle
Mesure de la tension de terre
	Plage de mesure	0 à 30V CA (50/60Hz)
	Précision	±3 % pleine échelle
Protection contre les surcharges		Résistance de terre : 276V CA/CC (10 secondes) Tension de terre : 276V CA/CC (10 secondes)
Normes applicables		CEI 61010-1 CAT III 300V Degré de pollution 2, CEI 61010-2-030, CEI 61557-1,5, CEI 60529 (IP54)
Source d’alimentation		R6 (AA) (1,5V) × 6
Dimension		105(L) × 158(L) × 70(P) mm (couvercle du boîtier compris)
Poids		Env. 600g (piles et couvercle du boîtier compris)

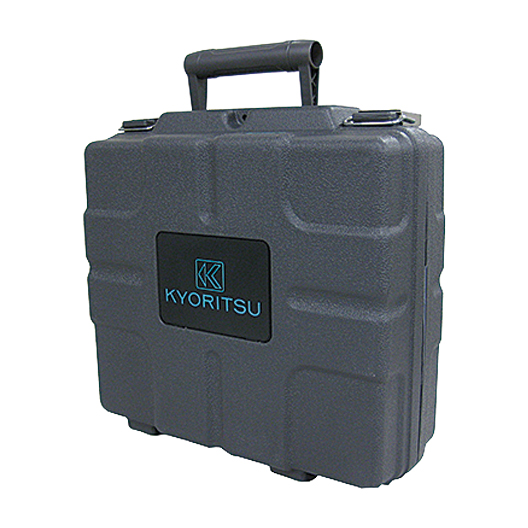

Accessoires		7095A (Cordons de test de résistance de terre [rouge 20m, jaune 10m, vert 5m/1set]) 7127B (Sonde de mesure simplifiée) 8032 (Piquets de terre auxiliaires[2 piquets/1set]) 9121 (Bandoulière) 9164 (Boîtier de transport [Rigide]) R6(AA) × 6, Mode d’emploi
Accessoires optionnels		7245A (Jeu de cordons de mesure de précision) 8259 (Adaptateur pour borne de mesure) 9084 (Mallette de transport)
