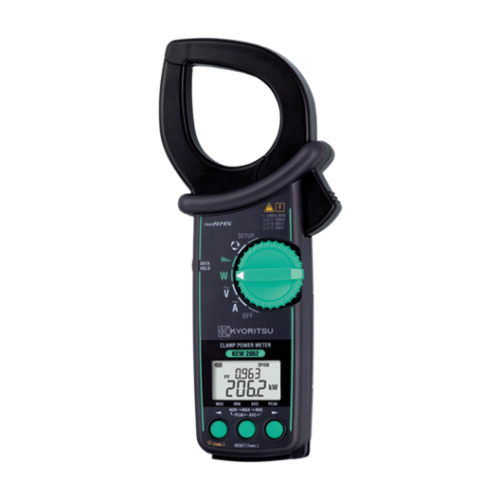

PINCE AMPÈREMÉTRIQUE

KEW 2062

Mâchoire en forme de goutte d’eau avec conducteur de taille 55 mm : pratique pour une utilisation dans un bureau ou une usine de petite taille

Courant jusqu’à 1000A RMS
Tension jusqu’à 1000V RMS
Harmoniques jusqu’à la 30e
KEW 2062 et KEW 2062BT ont une mâchoire en forme de goutte d’eau et leur taille est pratique pour une utilisation dans un bureau ou une usine de petite taille (taille du conducteur 55mm)

Vue 3D

Vidéo

Présentation du produit

1. Diverses fonctions de mesure

Des mesures de courant, de tension, de puissance, d’harmoniques et de détection de phase sont possibles.
True RMS : indique une valeur correcte au niveau de la forme d’onde déformée.

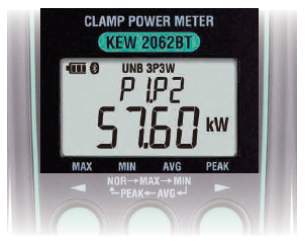

Les fonctions PEAK, MAX, MIN, AVG sont disponibles.
Il est facile de vérifier le changement temporel dans la source d’alimentation.
L’écran LCD peut afficher simultanément les valeurs de tension et de fréquence ou de puissance et de facteur de puissance.

2. Mesure de puissance

La mesure de puissance est possible sur n’importe quel système de câblage.

KEW 2062 peut effectuer des mesures sur du monophasé à 2 fils / monophasé à 3 fils et des mesures d’équilibre et de déséquilibre sur du triphasé à 3 fils / triphasé 4 fils. Le double affichage peut simultanément afficher de nombreux paramètres tels que W & PF, W & deg, W & VA, W & Var,V & A, etc.

Différents paramètres tels que la puissance active/réactive/apparente, le facteur de puissance, les différences de phase (1P2W uniquement) qui sont nécessaires à la mesure de puissance peuvent être mesurées.

La puissance triphasée totale peut être mesurée en quelques étapes simples.

En définissant le rapport CT et VT et en mesurant le côté secondaire de la transformation, la valeur du côté primaire peut être obtenue.

3. Mesure des harmoniques

Les harmoniques de la tension et du courant qui provoquent
diverses défaillances sur le site peuvent être mesurées. Il est possible de mesurer et d’afficher chaque harmonique de tension et decourant jusqu’à la 30e.
Le facteur de distorsion harmonique total est de deux typesTHD-R et THD-F. Chaque degré d’harmoniques peut être affiché sur l’écran LCD du testeur. La valeur du courant (ou valeur de tension) et le rapport de contenu peuvent être affichés sur le même écran.

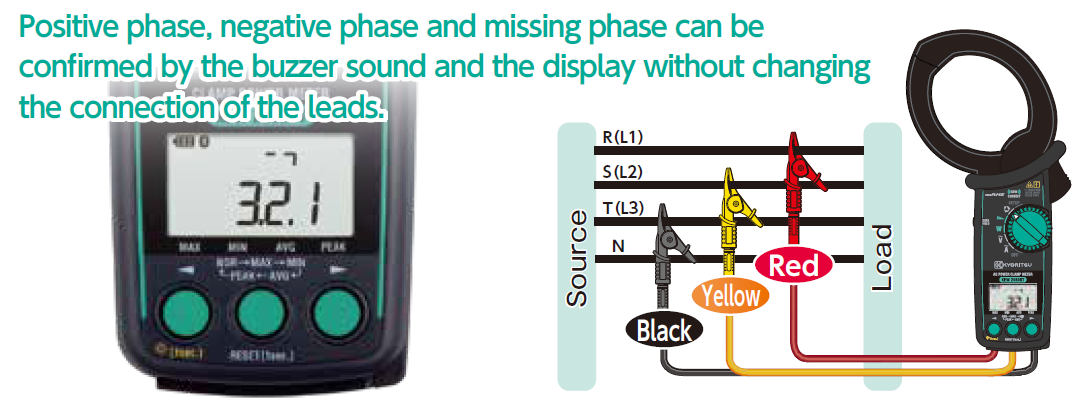

4. Détection de phase

Spécifications

ACV
Connexions de câblage		1P2W, 1P3W, 3P3W, 3P4W
Mesures et paramètres		Tension, courant, fréquence, puissance active, puissance réactive, puissance apparente, facteur de puissance (cosθ), angle de phase, harmoniques (THD-R/THD-F), rotation de phase

	Plage	1000V
	Précision	±0,7 %rdg±3dgt (40,0 à 70,0Hz) ±0,3 %rdg±5dgt (70,1Hz à 1KHz)
	Facteur de crête	1,7 ou moins
ACA

	Plage	40,00/400,0/1000A (3, sélection automatique)
	Précision	±1,0％rdg±3dgt (40,0 à 70,0Hz) ±2,0％rdg±5dgt (70,1Hz à 1kHz)
	Facteur de crête	3 ou moins sur calibre 40,00A/400,0A, 3 ou moins crête 1500A sur calibre 1000A
Fréquence

	Plage d’affichage	40,0 à 999,9Hz
	Précision	±0,3％rdg±3dgt
Puissance active

	Plage	40,00/400,0/1000kW
	Précision	±1,7 %rdg±5dgt (PF1, onde sinusoïdale, 45 à 65Hz)
Puissance apparente

	Plage	40,00/400,0/1000kVA
	Précision	±1dgt par rapport à chaque valeur calculée Somme : additionne les erreurs de chaque canal, 3P3W : ±2dgt, 3P4W :±3dgt
Puissance réactive

	Plage	40,00/400,0/1000kVar
	Précision	±1dgt par rapport à chaque valeur calculée Somme : additionne les erreurs de chaque canal, 3P3W : ±2dgt, 3P4W :±3dgt
Facteur de puissance

	Plage d’affichage	-1,000 à 0,000 à +1,000
	Précision	±1dgt par rapport à chaque valeur calculée Somme : additionne les erreurs de chaque canal, 3P3W : ±2dgt, 3P4W :±3dgt
Angle de phase (1P2W uniquement)

	Plage d’affichage	-180,0 à 0,0 à +179,9
	Précision	de ±3,0°
Harmoniques RMS (taux de contenu)

	Ordre d’analyse	ordre 1e à 30e
	Précision	±5,0％rdg ± 10dgt (1 à 10e) ±10％rdg ± 10dgt (11to 20) ±20％rdg ± 10dgt (21 à 30e)
Harmoniques totales THD-R/THD-F

	Plage d’affichage	0,0 % à 100,0 %
	Précision	±1dgt par rapport aux résultats calculés de chaque valeur mesurée
Rotation de phase		CA V 80 à 1100V (45 à 65Hz)
Autres fonctions		MAX/MIN/AVG/PEAK, maintien des données,Bluetooth^®, Rétroéclairage, Arrêt automatique
Général

	Source d’alimentation	LR6 (AA) (1,5V) ×2
	Temps de mesure en continu	Env. 58 heures
	Taille du conducteur	φ55 mm max. (barre omnibus de 80mm × 30mm)
	Dimensions / Poids	247(L) × 105(L) × 50(P) mm / Env. 490g (piles comprises)
	Normes applicables	CEI 61010-1, CEI 61010-2-032, CEI 61326-1 2-2 Classe B CAT IV 300V / CAT III 600V / CAT II 1000V degré de pollution 2

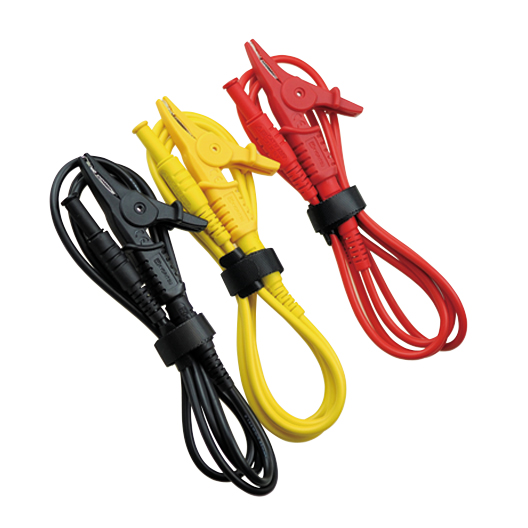

	Accessoires	7290 (Jeu de cordons de test de tension) 9198 (Mallette de transport) LR6(AA)×2, mode d’emploi

* Certains pays réglementent la conformité à la loi « Radio Law » pour les produits équipés de Bluetooth^Ⓡ.
　Veuillez confirmer cet élément auprès de votre distributeur avant d’acheter nos produits équipés de Bluetooth^®.
