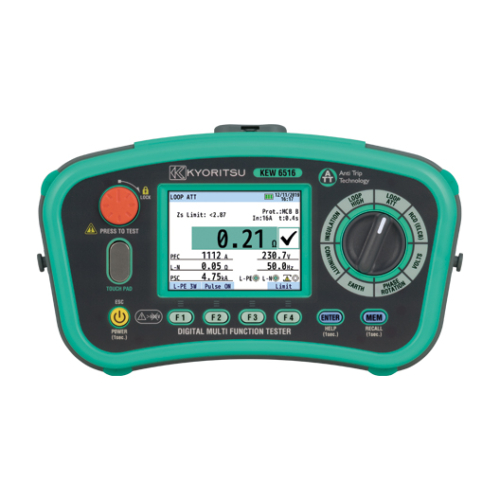

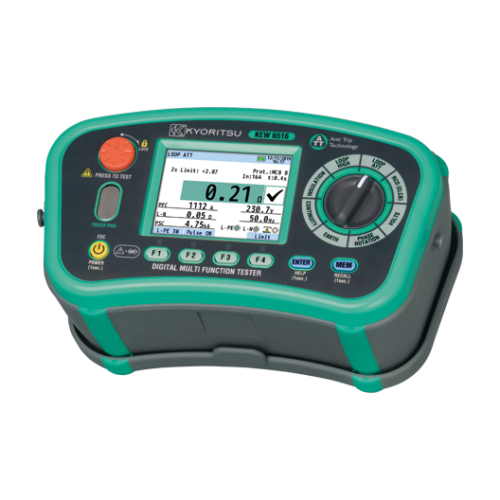

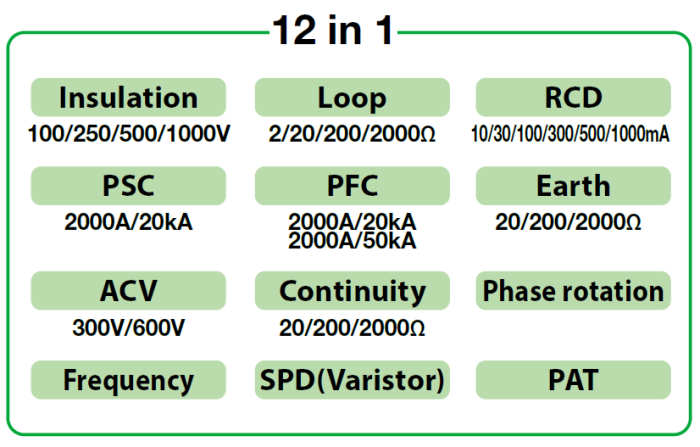

TESTEUR D’INSTALLATION ÉLECTRIQUE MULTI-FONCTIONS

KEW 6516

Une grande de puissance de test entre les mains des professionnels de l’installation électrique !

AFFICHER
Écran LCD couleur 3,5 pouces à matrice de points.
ATT
Technologie anti-déclenchement (avec fil 2 et 3 ) pour un test de boucle L-PE sans déclenchement sur tous les RCD.
Avec seulement 2 fils, très utile en mallette d'absence de neutre (c'est-à-dire lignes de moteur triphasées).
BOUCLE
・ plage actuel de test élevée de 2Ω avec une résolution de 0,001Ω .
・La limite Zs compare les valeurs requises par la norme relative aux installations électriques avec les résultats mesurés.
DDR
・Type CA , A, F, B (général et sélectif), EV et RCD variables.
・Test simple et automatique, test de rampe et tension de contact.
TERRE
Test résistance Earth des fils 2 et 3 avec tous les accessoires inclus.
ISOLATION
Test de résistance 100, 250, 500 et 1000V avec tension de décharge automatique.
CONTINUITÉ
Test de continuité à 200mA ou 15mA avec signal sonore sélectionnable pour un jugement rapide.
ROTATION DE PHASE
Sur les lignes triphasées avec indication claire de la séquence sur l'écran.
VOLTS
Mesures de tension TRMS 2 à 600V, Fréquence du secteur.
HELP
L'écran affiche comment connecter l'instrument en fonction de la fonction sélectionnée.
SPD
Test du dispositif de protection contre les surtensions, pour les SPD utilisant Varistor .
PAT
Fonction Portable Appliance Tester , pour le test résistance conducteur d'isolation et de protection
SÉCURITÉ
CEI 61010-1 CAT IV 300V / CAT Ⅲ 600V, CEI 61557-1,2,3,4,5,6,7,10.

Vue 3D

Vidéo

PR

Mode d’emploi

Présentation du produit

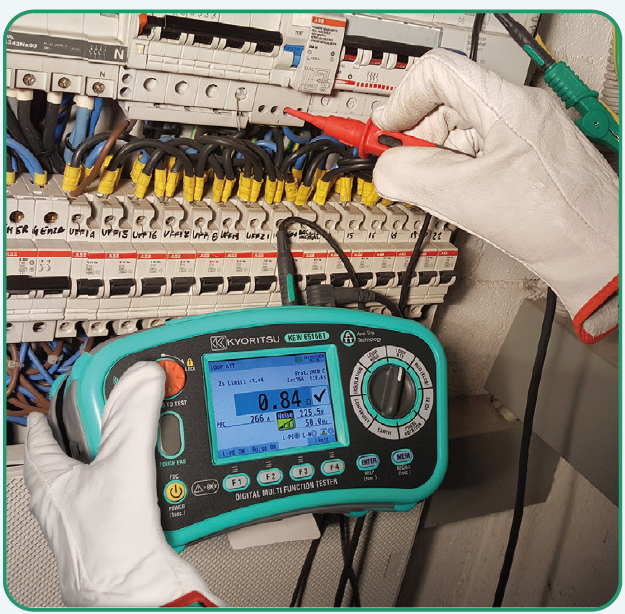

Grand écran LCD et fonction HELP

Toutes les données de test sont affichées sur un grand écran couleur.

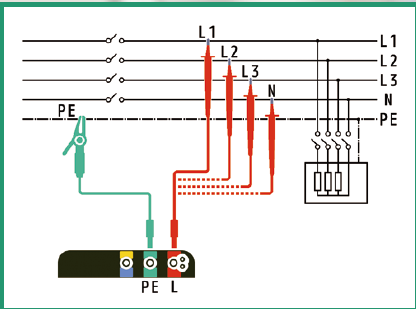

La fonction HELP vous indique comment connecter l’instrument en fonction de la fonction sélectionnée

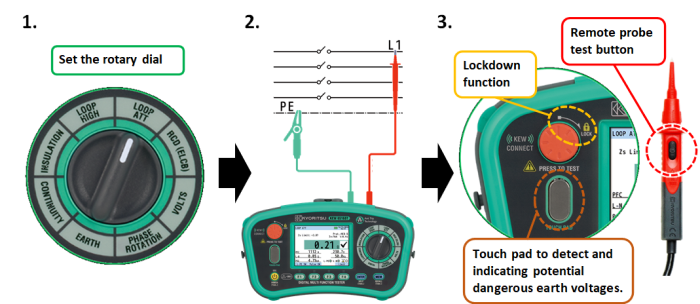

Fonctionnement en 3 étapes simples et test mains libres

Réglez le cadran rotatif sur votre plage de test.
Connectez l’instrument à l’installation à tester.
Appuyez sur le bouton de test.(Par sonde à distance ou en utilisant la fonction de verrouillage du bouton de test.)

Anti-Trip Technology (avec 2 et 3 fils)

Pour les tests LOOP L-PE sans déclenchement sur tous les DDR.
Avec 3 fil (L, N, PE), pour obtenir des lectures de haute précision.
Avec 2 fil uniquement, très utile en cas d’absence de neutre (c’est-à-dire circuits de moteur triphasés).

Impédance de boucle Résolution 0,001

Calibre de courant d’essai élevé de 2Ω avec 0,001Ω resolution.

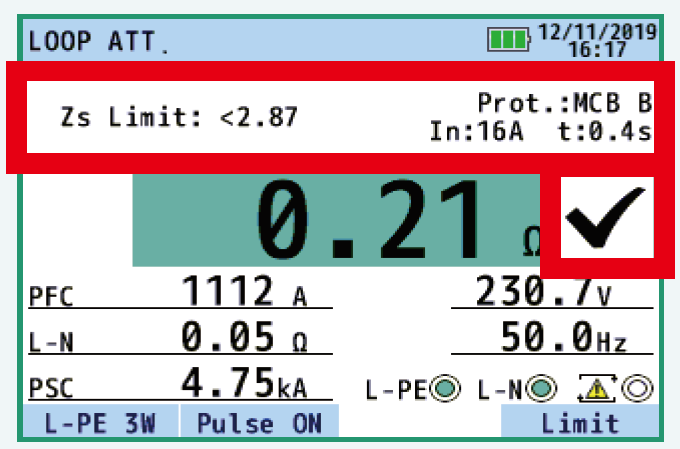

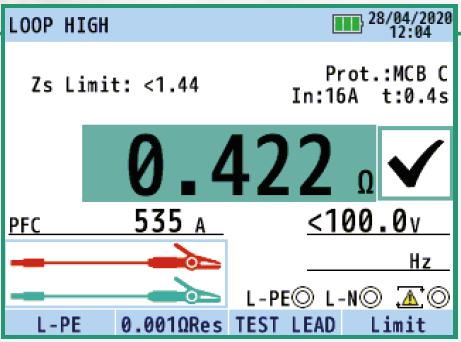

Fonction Zs/Ra Limit

La limite Zs compare les valeurs exigées par la norme sur les installations électriques avec les résultats mesurés.

La vérification des exigences de sécurité sur une installation électrique est simplifiée en utilisant la fonction Zs/Ra Limit. Cette fonction vérifie automatiquement si l’impédance de boucle mesurée pour TN (ou boucle de terre pour TT) est suffisamment faible pour déclencher (déconnecter) le MCB / Fusible / DDR en donnant le résultat PASS ou FAIL sur l’écran.

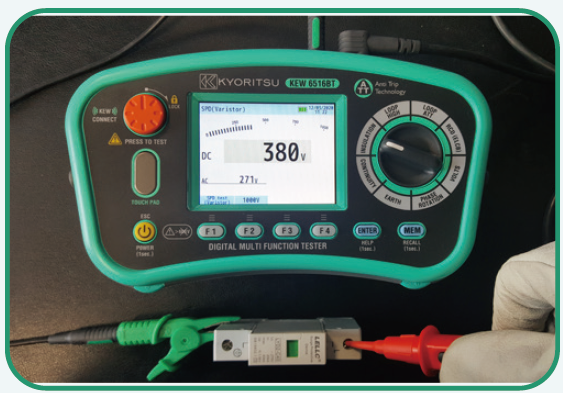

Test SPD

Un SPD (Surge Protective Device) contenant un varistor peut être testé en mesurant la tension de déclenchement sans l’endommager.

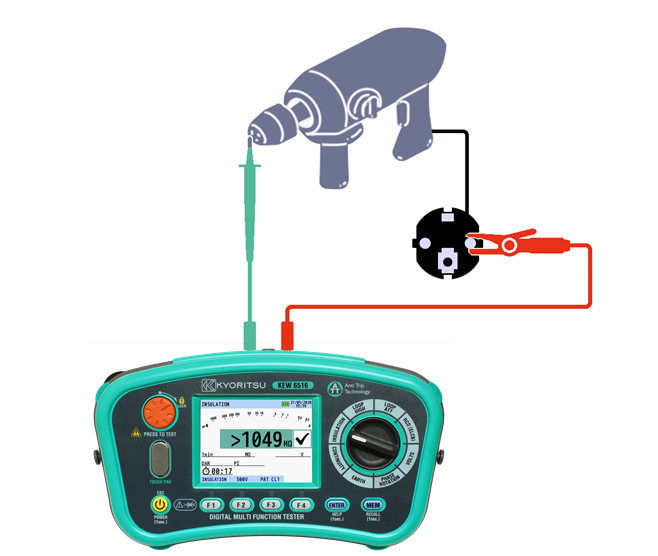

Test PAT

Test PAT (PAT = Portable Appliance Tester, testeur d’appareils portables) Il est possible de vérifier la résistance d’isolement et la continuité de la liaison à la terre des appareils portables de classe I et II.

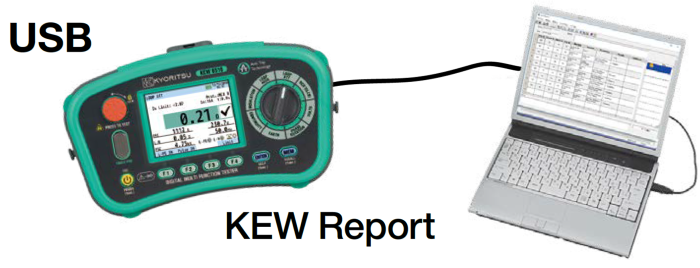

Connectivité

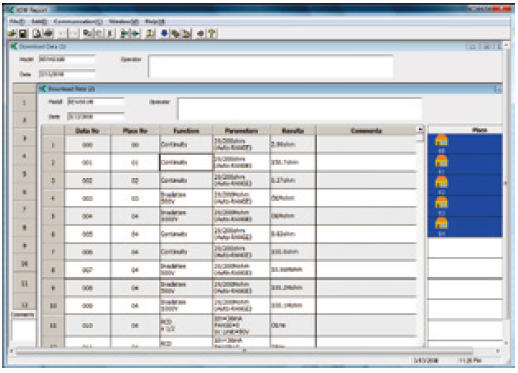

Utilisez l' application PC KEW Report pour améliorer l'efficacité du travail.

KEW 6516 peut télécharger les données de test en connectant l’adaptateur USB (model 8212-USB) puis imprimer les rapports de test complets via un PC.

Spécifications

Résistance d’isolement							SPD (Varistor)
Tension d’essai			100V	250V	500V	1000V	Max.1000V
Plages de mesure			2,000/20,00/200,0MΩ (Sélection automatique)		20,00/200,0/ 1000MΩ (Sélection automatique)	20,00/200,0/ 2000MΩ (Sélection automatique)	0 à 1049V (augmente de 1V)
Précision			±2 %rdg±6dgt (2,000/20,00MΩ) ±5 %rdg±6dgt (200,0MΩ)		±2 %rdg±6dgt (20,00/200,0MΩ) ±5 %rdg±6dgt (1000MΩ)	±2 %rdg±6dgt (20,00/200,0MΩ) ±5 %rdg±6dgt (2000MΩ)	±5 %rdg±5dgt
Courant nominal			1,0 à 1,2mA @0,1MΩ	1,0 à 1,2mA @0,25MΩ	1,0 à 1,2mA @0,5MΩ	1,0 à 1,2mA @1MΩ	－
Courant de court-circuit de sortie			1,5mA max.				－
Impédance de boucle
Fonction			LOOP ATT		BOUCLE ÉLEVÉE
Fonction			L-PE/L-N (3wire)	L-PE (2wire)	L-PE (0,01ΩRes)	L-PE (0,001ΩRes) Courant d’essai élevé (25A)	L-N/L-L
Tension nominale			100 à 260V (50/60Hz)	48 à 260V (50/60Hz)	48 à 260V (50/60Hz)	100 à 260V (50/60Hz)	48 à 500V (50/60Hz)
Plage d’impédance			20,00/200,0/2000Ω (Sélection automatique)		20,00/200,0/2000Ω (Sélection automatique)	2,000Ω	20,00Ω
Précision			±3 %rdg±6dgt	±3 %rdg±10dgt	±3 %rdg±4dgt	±3 %rdg±25mΩ	±3 %rdg±4dgt
Courant d’essai nominal à 0Ω Boucle externe : amplitude/durée à 230V			L-N : 6A/60ms N-PE : 10mA	L-PE : 15mA	20Ω : 6A/20ms 200Ω : 0,5A/20ms 2000Ω : 15mA/500ms	25A/20ms	6A/20ms
PSC/PFC
Plage			2000A/20kA (L-N(PSC)/L-PE(PFC))	2000A/20kA (PFC)	2000A/20kA (PFC)	2000A/50kA (PFC)	2000A/20kA (PSC)
Précision			La précision du PSC/PFC est dérivée de la spécification de l’impédance de boucle mesurée et de la spécification de la tension mesurée
DDR
Tension nominale			100 à 260V(50/60Hz)
Fonction			x1/2, x1,x5, Ramp, Auto, Uc
Fonction			6/10/30/100/300/500/1000mA/variable
Type de DDR			AC(G/S)	A(G/S)	F(G/S)	B(G/S)	EV
Paramètres du courant de déclenchement		x1/2, x1,Uc	10/30/100/300/ 500/1000mA(G) 10/30/100/ 300/500(S)	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300mA	6mA (x1 uniquement)
		x5	10/30/100mA	10/30/100mA	10/30/100mA	10/30mA	－
		Ramp	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300mA	6mA
Précision	Courant de déclenchement	x1/2	-8 à -2 %	-10 à 0 %	-10 à 0 %	-10 à 0 %	－
		x1	+2 à +8 %	0 à +10 %	0 à +10 %	0 à +10 %	0 à +10 %
		x5	+2 à +8 %	0 à +10 %	0 à +10 %	0 à +10 %	－
		Ramp	-4 à +4 %	-10 à +10 %	-10 à +10 %	-10 à +10 %	-10 à +10 %
	Temps de déclenchement	x1/2	2000ms(G/S) :±1%rdg±2ms				－
		x1	550ms(G) :±1%rdg±2ms,1000ms(S) :±1%rdg±2ms				10,5s :±1 %±2㎳
		x5	410ms(G/S) :±1%rdg±2ms				－
Continuité
Plage			20,00/200,0/2000Ω (Sélection automatique)
Tension en circuit ouvert (CC)			7 à 14V
Courant de mesure	200mA		200mA ou plus(2Ω ou moins)
Courant de mesure	15mA		15mA±3mA(court-circuit)
Précision			±2 %rdg±8dgt
Volts
Plage			300,0/600V (Sélection automatique)
Plages de mesure	Volts		2 à 600V
Plages de mesure	Fréquence		45 à 65Hz
Précision	Volts		±2 %rdg±4dgt
Précision	Fréquence		±0,5 %rdg±2dgt
Rotation de phase
Tension nominale			48 à 600V(45 à 65Hz)
Remarques			Séquence de phase correcte : sont affichées par “1.2.3” et symbole Séquence de phases inversée : sont affichées par “3.2.1” et symbole
Earth
Plage			20,00/200,0/2000Ω (Sélection automatique)
Précision			±2 %rdg±0,08Ω(20,00Ω) ±2 %rdg±3dgt(200,0/2000Ω)
Général
Normes applicables			CEI 61010-1 CAT IV 300V / CAT III 600 V Degré de pollution 2 CEI 61010-2-034, CEI 61557-1,2,3,4,5,6,7,10 CEI 60529(IP40), CEI 61326(EMC)
Source d’alimentation			LR6 (AA) (1,5V) ×8
Interface de communication			USB
Dimensions / Poids			136(L) × 235(L) × 114(P) mm / 1350g (piles comprises)
Accessoires			Test de réseau lead※1 7281 (Cordons de test avec interrupteur à distance) 7246 (Cordon de test pour carte de distribution) 7228A (Cordons de test de résistance de terre) 8041 (Piquets de terre auxiliaires[2 piquets/1 jeu]) 9084 (Étui souple) 9142 (Mallette de transport) 9151 (Bandoulière) 9199 (Coussinet d’épaule) 8212-USB (Adaptateur USB) LR6 (AA) × 8 Mode d’emploi Certificat d’étalonnage
Accessoires en option			8259 (Adaptateur pour borne de mesure) 7272 (Jeu de cordons de mesure de précision) 8017A (Rallonge de pointe) 8602 (ADAPTATEUR EVSE)

Veuillez télécharger « KEW Report (software) » à l’aide de ce lien.

*※1　7187A : Prise britannique, 7218A : (EU)Prise européenne SCHUKO, 7221A : (SA)Prise sud-africaine, 7222A : (AU)Prise australienne
