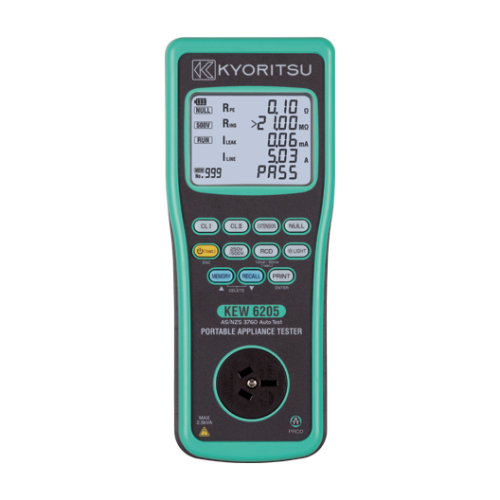

TESTEUR D’APPAREILS PORTABLES

KEW 6205

Protégez la vie et les biens des appareils défectueux

Fonctionne sur piles
Résultat PASS/FAIL
Rétroéclairage d’état de couleur
10mA & 30mA Test DDR (transformateur d’isolement intégré)
Fonction mémoire jusqu’à 999 données
Sortie imprimante

KEW 6205 équipé d’un réseau LAN sans fil : Australie et Nouvelle-Zélande uniquement.

Vue 3D

Présentation du produit

Cet instrument est adapté pour effectuer les tests requis par les normes suivantes.
AS/NZS 3760 Inspection et essai de sécurité en service des équipements électriques.

Fonction de test

Fonction	Tests de contenus
Test de classe I	Résistance du conducteur de protection (courant d’essai 200mA (courant nominal CC) Test de résistance d’isolement (250V ou 500V) Test de courant de fuite (100 à 253V/50Hz) Test de courant de charge (100 à 253V/50Hz)
Test de classe II	Test de résistance d’isolement (250V ou 500V) Test de courant de fuite (100 à 253V/50Hz) Test de courant de charge (100 à 253V/50Hz)
Test rallonge de cordon	Résistance du conducteur de protection(Courant d’essai 200mA courant nominal CC) Test de résistance d’isolement(entre Phase/Neutre-Terre, Phase/Neutre) Test de courant de fuite (100 à 253V/50Hz) Test de polarité
Test DDR	Test DDR (10mA/30mA)

Spécifications

Indication de la tension secteur
	Plage d’affichage	30 à 270V
	Précision	±5V
Test de résistance du conducteur de protection
	Plage de mesure	0,00 à 20,00Ω
	Tension en circuit ouvert	5V±0,4V CC
	Courant de mesure	200mA CC (valeur nominale)
	Précision	±3 %rdg±5dgt
Test de résistance d’isolement
	Tension nominale	250V	500V
	Plage de mesure	0,00 à 20,00MΩ
	Tension à vide	250V CC +20 %,-0 %	500V CC +20 %,-0 %
	Courant de court-circuit	1,5mA CC ou moins
	Précision	±2 %rdg±3dgt
Test de courant de charge/courant de fuite
	Article	Courant de charge	Courant de fuite
	Plage de tension secteur	100 à 253V/50Hz
	Plage de mesure	0,10 à 10,00A RMS	0,10 à 20,00mA RMS
	Précision	±10 %rdg±5dgt	±3 %rdg±5dgt
Test DDR
	Tension nominale	230V -15 % à +10 %/50Hz
	Courant nominal	10/30mA
	Fonction	× 1	× 5
	Durée du test	0,0 à 500,0ms	0,0 à 40,0ms
	Précision du temps de fonctionnement	±2ms(≦40ms),±8ms(>40ms)
Source d’alimentation		LR6(AA)(1,5V) × 6
Normes applicables		CEI/EN61010-1 CAT II 300V, CEI/EN61010-2-030, CEI 61010-2-034 CEI/EN61010-031, EN61326-2-2, AS/NZ3760
Dimensions / Poids		261(L) × 104(L) × 57(P) mm / Env. 940g (piles comprises)

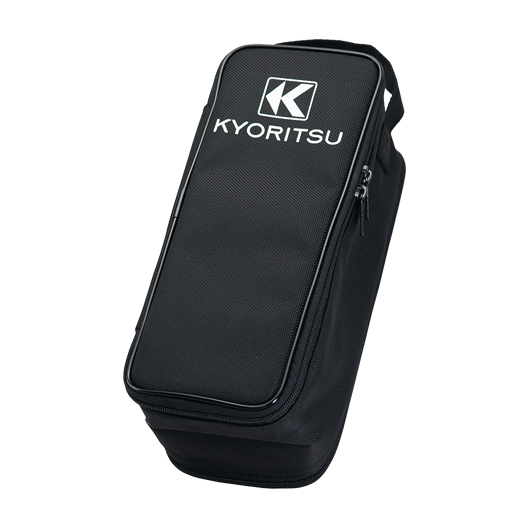

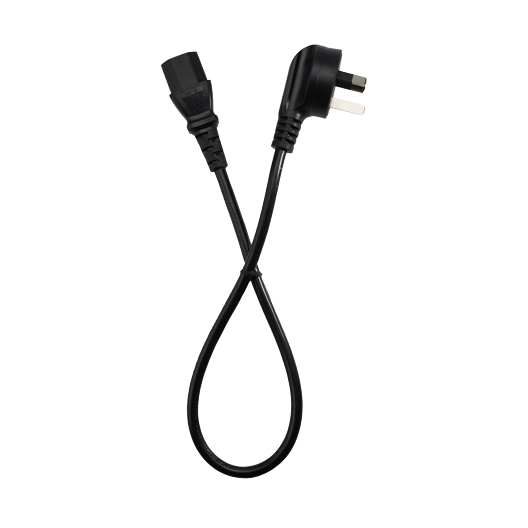

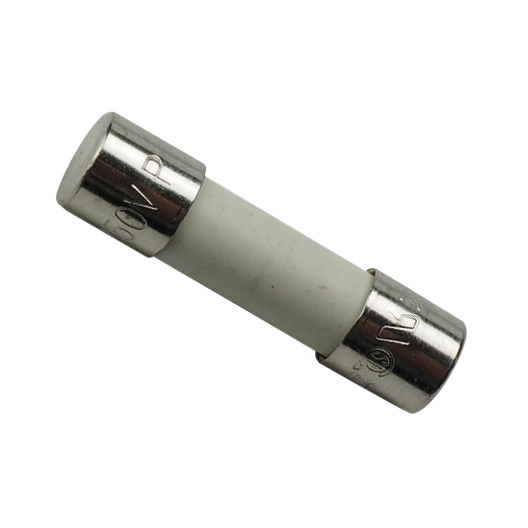

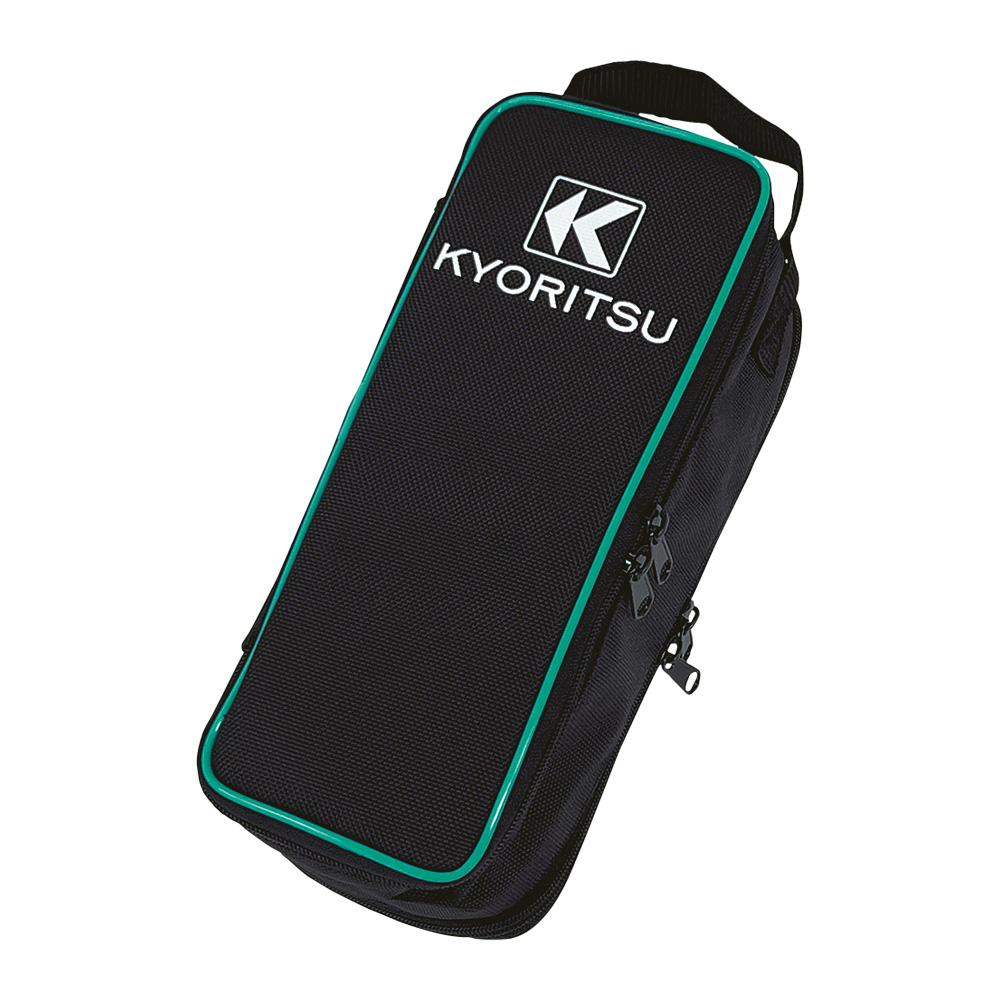

Accessoires		7277(Cordon secteur), 7129A(Cordon de test avec pince crocodile), 7161A(Pointe de mesure plate [noire]), 7276(Adaptateur pour rallonge), 9193(Étui de transport), 8928(Fusible[10A/250V]), 9121(Bandoulière), Boucle, LR6(AA) x 6, Mode d’emploi

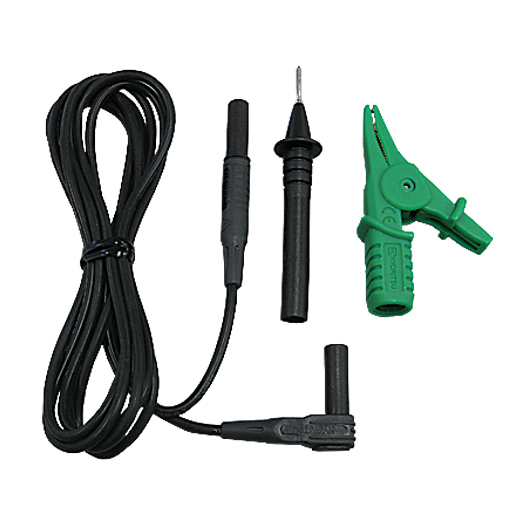

Accessoires optionnels		7219(Câble USB), 7275(Câble d’imprimante : Min. Din 6pin-D-sub9pin), 7248(Cordon de test avec pince crocodile et pointe de mesure plate)
