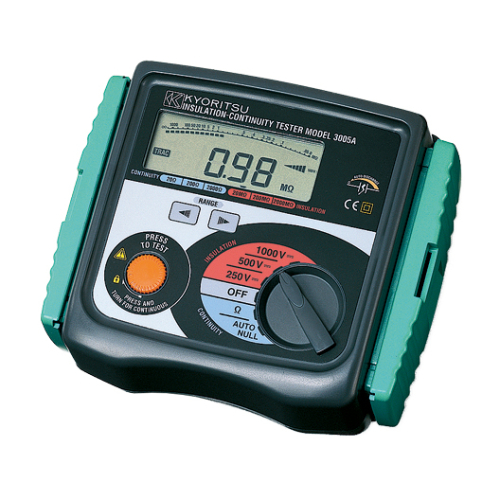

TESTEUR DE CONTINUITÉ / D’ISOLEMENT NUMÉRIQUE

MODEL 3005A

Graphique à barres pour afficher la résistance d’isolement

Graphique à barres pour afficher la résistance d’isolement
Affiche la valeur de la tension CA externe par un symbole clignotant
Fonction Auto null pour soustraire automatiquement la résistance du cordon de test avant d’afficher la valeur réelle de la résistance de continuité
Avertisseur sonore de circuit sous tension
Le relâchement du bouton de test décharge automatiquement les charges stockées dans le circuit testé
Courant de mesure de 200mA lors du test de continuité

Vue 3D

Résistance d’isolement
Tension d’essai	250/500/1000V
Plages de mesure (Valeur moyenne)	20/200/2000MΩ
Tension de sortie en circuit ouvert	Tension d’essai nominale +20 %, -0 %
Courant nominal	1mA CC minimum
Courant de court-circuit de sortie	1,5 mA CC environ
Précision	±1,5 %rdg±5dgt (20/200MΩ) ±10 %rdg±3dgt (2000MΩ)
Test de continuité
Plages de mesure (Valeur moyenne)	20/200/2000Ω
Tension de sortie en circuit ouvert	7 à 12V CC
Courant de mesure	200mA CC minimum
Précision	±1,5 %rdg±5dgt (20Ω) ±1,5 %rdg±3dgt (200/2000Ω)
Tension CA
Calibre tension CA	0 à 600V CA
Précision	±5 %rdg±3dgt
Général
Normes applicables	CEI 61010-1 CAT III 300V Degré de pollution 2 CEI 61010-2-031, CEI 61010-2-034, CEI 61557-1,2,4 CEI 60529 (IP54), CEI 61326-1 (EMC)
Source d’alimentation	R6 (AA) (1,5V) × 8
Dimension	167(L) × 185(L) × 89(P) mm
Poids	Env. 970g
Accessoires	7122B (Cordons de test) 9074 (Boîtier à cordon) 8923 (Fusible[0,5A/600V] ) × 1 (inclus), 1 (de rechange) R6 (AA) × 8 9121 (Bandoulière) Mode d’emploi
