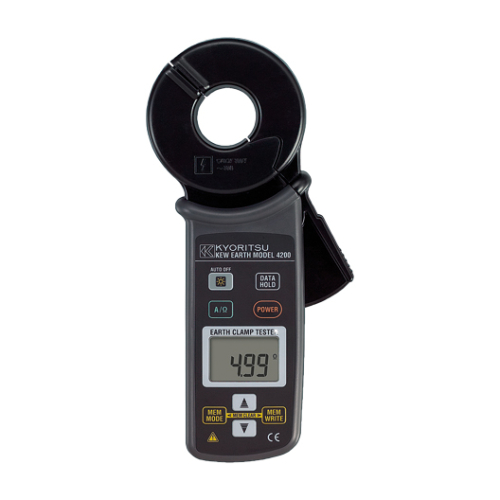

TESTEUR DE TERRE À PINCE

MODEL 4200

La résistance de terre de 0,05 à 1500Ω peut être mesurée sans les piquets de terre auxiliaires dans les systèmes à plusieurs mises à la terre

La résistance de terre de 0,05 à 1500Ω peut être mesurée sans les piquets de terre auxiliaires dans les systèmes à plusieurs mises à la terre
Les mesures de courant de fuite ou de phase True RMS de 0,1mA à 30,0A fournissent des informations supplémentaires vitales sur les réseaux de mise à la terre
La fonction de filtrage offre une immunité accrue aux parasites électriques et un symbole NOISE s’affiche dans les environnements excessivement bruyants
Fonction mémoire jusqu’à 100 données

Remarque : une mise à la terre seule ne peut pas être mesurée. (Uniquement pour les systèmes de mise à la terre multiples)

Vue 3D

Résistance de terre (sélection automatique)	20,00/200,0/1500Ω ±1,5 %±0,05Ω(0,00 à 20,99Ω)^1. ±2 %±0,5Ω(16,0 à 99,9Ω) ±3 %±2Ω(100,0 à 209,9Ω) ±5 %±5Ω(160 à 399Ω) ±10 %±10Ω(400 à 599Ω) Les valeurs sont affichées, mais la précision n’est pas garantie (600 à 1580Ω)
Courant CA (50/60Hz) (Sélection automatique)	100,0/1000mA/10,00/30,0A ±2 %±0,7mA(0,0 à 104,9mA) ±2 %(80mA à 31,5A)
Indication de fonctionnement	Fonction de résistance de terre : Injection à tension constante Détection de courant (Fréquence : env. 2400Hz) Double intégration Fonction courant alternatif : approximation successive
Indicateur de dépassement	« OL » s’affiche lorsque l’entrée dépasse la limite supérieure d’une plage de mesure
Temps de réponse	Env. 7 secondes (résistance de terre) Env. 2 secondes (courant alternatif)
Taux d’échantillonnage	Env. 1 fois par seconde
Consommation de courant	Env. 50mA (max.100mA)
Durée de mesure	Env. 12 heures (quand R6 est utilisé) Env. 24 heures (quand LR6 est utilisé)
Arrêt automatique	S’éteint automatiquement environ 10 minutes après la dernière opération sur un bouton.
Taille du conducteur	Env. Ø32mm
Normes applicables	CEI 61010-1 CAT Ⅳ 300V degré de pollution2 CEI 61010-2-032, CEI 61326 (EMC)
Source d’alimentation	LR6/R6(AA) (1,5V) x 4
Dimension	246(L)×120(L)×54(P) mm
Poids	Env. 780g (piles comprises)

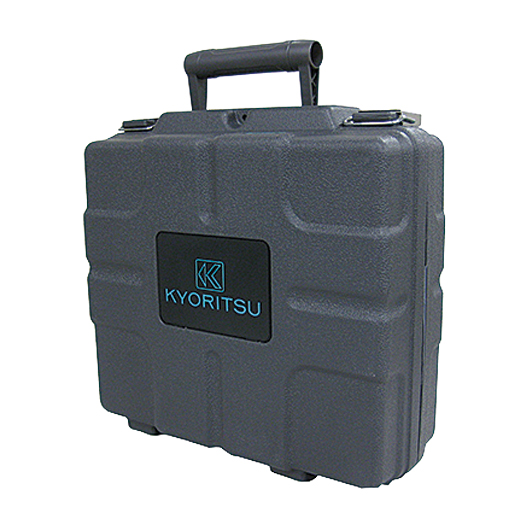

Accessoires	8304 (Résistance pour contrôle de fonctionnement) 9166 (Mallette de transport [Rigide]) R6 × 4 Mode d’emploi

* Facteur de crête ≦ 2,5 (50/60Hz, la valeur maximale ne doit pas dépasser 60A)
*1 4 comptes ou moins sont corrigés à 0.
