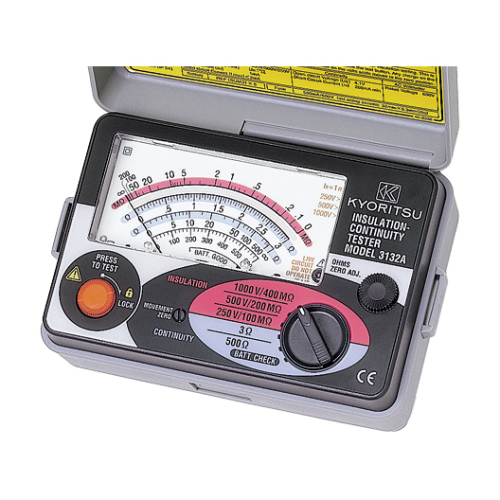

TESTEUR D’ISOLEMENT/DE CONTINUITÉ ANALOGIQUE

MODEL 3132A

Testeur de continuité / d’isolement analogique

Construction étanche à la poussière et aux gouttes (conçue selon la norme CEI 60529IP54)
Conçu pour répondre à la norme de sécurité CEI 61010-1 et CEI 61557
Courant d’essai nominal 1mA à la résistance minimale
Courant de mesure de 200mA lors du test de continuité
Décharge automatique de la capacitance du circuit
　(Toute charge stockée dans le circuit testé sera automatiquement déchargée après le test)
Avertisseur sonore et lampe au néon pour circuit sous tension
Petit et léger. Nouveau matériau du boîtier résistant aux chocs
Voltmètre CA avec échelle linéaire facile à lire
Fonctionne sur piles sèches AA, R6 × 6

Vue 3D

Résistance d’isolement
Tension d’essai	250/500/1000V
Plages de mesure (Valeur moyenne)	100/200/400MΩ (1/2/4MΩ)
Tension de sortie en circuit ouvert	Tension d’essai nominale +20 %, -0 %
Courant nominal	1mA CC minimum
Courant de court-circuit de sortie	1 à 2mA CC
Précision	0,1 à 10/0,2 à 20/0,4 à 40MΩ (Plages de précision garanties) ±5 % de la valeur indiquée
Continuité
Plages de mesure (Valeur moyenne)	3/500Ω (1,5/20Ω)
Tension de sortie en circuit ouvert	Env. 4,1V CC
Courant de mesure	210mA CC minimum
Précision	±1,5 % de la longueur de l’échelle
Tension CA
Tension CA	0 à 600V CA
Précision	±5 % de la longueur de l’échelle
Général
Normes applicables	CEI 61010-1 CAT III 600V Degré de pollution 2 CEI 61010-2-034, CEI 61557-1,2,4 CEI 60529 (IP54), CEI 61326-1 (EMC)
Source d’alimentation	R6 (AA) (1,5V) × 6
Dimension	106(L) × 160(L) × 72(P) mm
Poids	Env. 560g
Accessoires	7122B (Cordons de test) 9074 (Boîtier à cordon) 8923 (Fusible[0,5A/600V] ) × 1 (inclus), 1 (de rechange) R6 (AA) × 6 9121 (Bandoulière) Mode d’emploi
