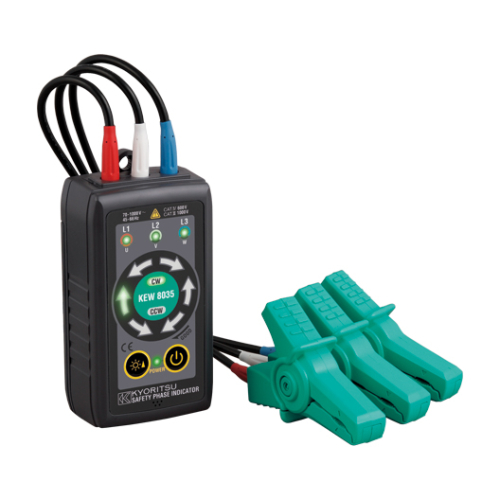

INDICATEUR DE PHASE DE SÉCURITÉ SANS CONTACT
La nouvelle technologie permet des tests en toute sécurité, sans nécessiter de contact direct entre les sondes et les fils sous tension
- La nouvelle technologie permet des tests en toute sécurité, sans nécessiter de contact direct entre les sondes et les fils sous tension
- Les pinces crocodiles isolées peuvent enserrer des câbles isolés de φ2,4 à 30mm
- La rotation de phase est indiquée par l’éclairage rotatif des LED et des tonalités sonores logiques
- Un aimant à l’arrière de l’instrument permet de fixer l’instrument sur la carte de distribution
- Large plage de mesure pour installations triphasées de 3 à 70 CA
- La fonction de super luminosité permet une indication claire des LED même en plein soleil
Vue 3D
Spécifications
| Fonction | Rotation de phase (sens horaire ou antihoraire), présence de phase ouverte |
|---|---|
| Méthode de détection | Induction électrostatique |
| Plage de mesure de la tension | De 70 à 1000V CA phase à phase (onde sinusoïdale, entrée continue) |
| Plage de diamètres de la pince | Câbles isolés de Ø2,4 à 30mm |
| Plage de fréquence de mesure | 45 à 66Hz |
| Rotation de phase | Sens horaire : les LED vertes en forme de flèche « tournent » dans le sens horaire, le symbole vert « CW » s’allume, buzzer intermittent Sens anti-horaire : les LED rouges en forme de flèche « tournent » dans le sens anti-horaire, le symbole rouge « CCW » s’allume, buzzer continu |
| Indication visuelle | LED avec fonction Super luminosité |
| Avertissement de tension de la pile | Le voyant d’alimentation clignote si la tension de la pile est trop faible. |
| Cordons de test | Câbles à double isolation, longueur env. 70cm |
| Couleurs des cordons | L1(U) : RougeL2(V) : BlancL3(W) : Bleu |
| Normes applicables | CEI 61010-1 CAT IV 600V / CAT III degré de pollution2 CEI 61326-1, CEI 61557-1, -7 |
| Plage de température et d’humidité de fonctionnement | -10 à 50ºC, humidité relative 80 % ou moins (sans condensation) |
| Plage de température et d’humidité de stockage | -20 à 60ºC, humidité relative 80 % ou moins (sans condensation) |
| Alimentation (pile CC) | LR6(AA)(1,5V) ×4 * Utilisation continue : env. 80 heures (arrêt automatique au bout de 10 min. env.) |
| Dimension | 112(L) × 61(L) × 36(P) mm |
| Poids | Env. 380g |
| Accessoires | 9096 (Mallette de transport) LR6(AA) × 4, Mode d’emploi |
