TESTEUR DE BOUCLE/PFC/ PSC

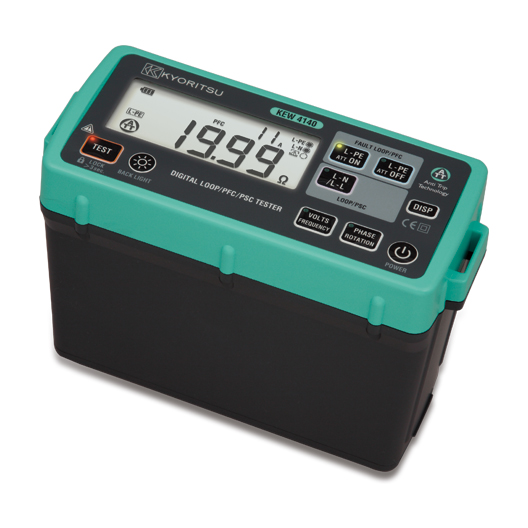

KEW 4140

Anti-Trip Technology pour un test de boucle sans déclenchement sur tous les DDR classés 30mA et plus

Anti-Trip Technology pour un test de boucle sans déclenchement sur tous les DDR classés 30mA et plus
Le double affichage permet des mesures simultanées telles que boucle et PFC/PSC
Une connexion à deux fils pour les tests de boucle L-L, L-N et PSC est possible
Mesures de rotation de phase, de tension et de fréquence
Bouton de test verrouillable pour test « mains libres » avec démarrage automatique
Écran et claviers en façade avec rétroéclairage pour une meilleure visibilité dans les endroits sombres
Résistant à l’eau et à la poussière (IP54)

Vue 3D

Spécifications

Impédance de boucle
	Fonction	L-PE ATT OFF	L-PE ATT ON		L-N / L-L
	Tension nominale	230V (50/60Hz)			L-N : 230V (50/60Hz) L-L :400V (50/60Hz)
	Tension de fonctionnement	100 à 280V (45 à 65Hz)			100 à 500V (45 à 65Hz)
	Calibre (sélection automatique)	20/200/2000Ω	20/200/2000Ω (L-N<20Ω)		20Ω
	Courant d’essai nominal à 0Ω Boucle externe : amplitude/durée à 230V	20Ω : 6A/20ms 200Ω : 3A/20ms 2000Ω : 15mA/250ms	L-N : 6A/60ms N-PE : 10mA/Env. 5s		20Ω :6A/20ms
	Précision	±3 %rdg±4dgt^*1	±3 %rdg±6dgt^*1		L-N : ±3 %rdg±4dgt L-L : ±3 %rdg±8dgt
PFC (L-PE) / PSC (L-N / L-L) ^*2
	Fonction	PFC	PFC (ATT)		PSC
	Tension nominale	230V (50/60Hz)			L-N : 230V (50/60Hz) L-L :400V (50/60Hz)
	Tension de fonctionnement	100 à 280V (45 à 65Hz)			100 à 500V (45 à 65Hz)
	Calibre (sélection automatique)	2000A/20kA	2000A/20kA (L-N<20Ω)		2000A/20kA
	Courant d’essai nominal à 0Ω Boucle externe : amplitude/durée à 230V	20Ω :6A/40ms 200Ω :2A/20ms 2000Ω :15mA/500ms	L-N : 6A/60ms N-PE : 10mA/Env. 5s		20Ω :6A/20ms
Rotation de phase
	Tension de fonctionnement	50 à 500V, 45 à 65Hz
	Remarques	Séquence de phase correcte : affichage « 1.2.3 » et symbole Séquence de phase inversée : affichage « 3.2.1 » et symbole
Volts
	Fonction	Volts		Fréquence
	Plage de mesure	0 à 500V		45 à 65Hz
	Précision	±2 %rdg±4dgt		±0,5 %rdg±2dgt
Normes applicables		CEI 61010-1 CAT III 300V (500V L to L), CEI 61010-031 CEI 61557-1, 3, 7, 10, CEI 60529 (IP54), CEI 61326 (EMC)
Source d’alimentation		1,5V Piles AA × 6 *Utilisation de piles alcalines (LR6) recommandée.
Dimension		84 (L) × 184 (L) × 133 (P) mm
Poids		Env. 860g (piles comprises)
Accessoires		Cordon de test secteur ^3 Câble de test pour carte de distribution ^4 9156A (Étui souple avec bandoulière) LR6 (pile) × 6, mode d’emploi

*1 : La précision de L-N LOOP affichée sur le sous-affichage est synchronisée avec celle de la fonction L-N/L-L.
*2:La précision PSC/PFC est dérivée de la spécification d’impédance de boucle mesurée et de la spécification de tension mesurée.
*3 : 7187A (Cordon d’alimentation [RU]), 7218A (Cordon d’alimentation [EU]), 7221A (Cordon d’alimentation [SA]), 7222A (Cordon d’alimentation [AU])
*4 :7246 (Bleu, Vert, Rouge), 7247 (Noir, Vert, Rouge)
