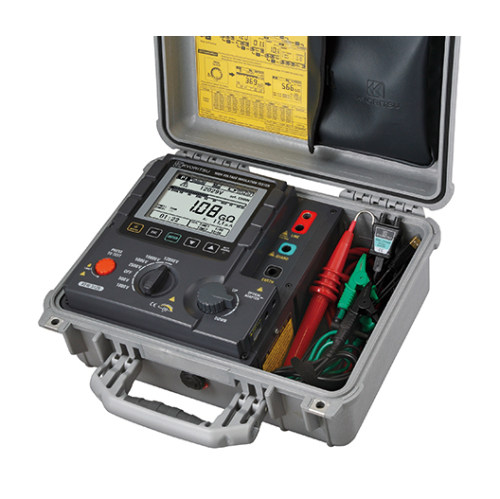

TESTEUR D’ISOLEMENT HAUTE TENSION

KEW 3128

Tension d’essai 12kV (max), Résistance 35TΩ (max)

  • Tension d’essai 12kV (max), Résistance 35TΩ (max)
  • Courant de court-circuit 5mA (max)
  • Représentation graphique de la résistance d’isolement et du courant de fuite en fonction du temps sur grand écran avec graphique à barres et rétroéclairage
  • La fonction d’impression d’écran permet d’enregistrer jusqu’à 32 écrans d’affichage
  • La mémoire interne peut stocker environ 43 000 données (max)
  • Peut être alimenté par une pile interne rechargeable ou par réseau CA
  • Conception robuste pour une utilisation sur le terrain avec IP64 nominal, (couvercle fermé)

Spécifications

Résistance d’isolement
Tension d’essai 500V 1000V 2500V 5000V 10000V 12000V
Valeur de mesure maximale 500GΩ 1TΩ 2,5TΩ 5TΩ 35TΩ
Précision 400kΩ à 50GΩ
±5 %rdg±3dgt		 800kΩ à 100GΩ
±5 %rdg±3dgt		 2MΩ à 250GΩ
±5 %rdg±3dgt		 4MΩ à 500GΩ
±5 %rdg±3dgt		 8MΩ à 1TΩ
±5 %rdg±3dgt
50,1 to 500GΩ
±20 %rdg(*)		 101G to 1TΩ
±20 %rdg		 251G to 2,5TΩ
±20 %rdg		 501GΩ à 5TΩ
±20 %rdg		 1,01 à 10TΩ
±20 %rdg
10,1 à 35TΩ
Courant de court-circuit Max 5,0mA
Résistance de charge à la tension nominale de sortie 0,5MΩ ou plus 1MΩ ou plus 2,5MΩ ou plus 5MΩ ou plus 20MΩ ou plus 24MΩ ou plus
Tension de sortie
Tension nominale 500V 1000V 2500V 5000V 10000V 12000V
Précision du moniteur
 ±10 %±20V
Précision de sortie
 0 à +20 % 0 à +10 % -5 à +5 %
Plage sélectionnable
 50 à 600V
(par pas de 5V)		 610 à 1200V
(par pas de 10V)		 1225 à 3000V
(par pas de 25V)		 3050 à 6000V
(par pas de 50V)		 6100 à 10000V
(par pas de 100V)		 10100 à 12000V
(par pas de 100V)
Mesure de tension
Plage de mesure CCV：±30 à ±600V
CAV：30 à 600V（50/60Hz）
Précision ±2 %rdg±3dgt
Mesure du courant
Plage de mesure 5,00nA à 2,40mA
(En fonction de la résistance d’isolement)
Précision ±5 %rdg±5dgt
Mesure de capacitance
Plage de mesure 5,0nF à 50,0μF 40,0nF à 1,00μF
(Plage d’affichage : 5,0nF à 60,0μF)
Précision ±5 %rdg±5dgt
Général
Normes applicables CEI 61010-1 CAT IV 600V Degré de pollution 2, CEI 61010-2-034,
CEI 61010-031, CEI 61326, CEI 60529 (IP64) : avec le couvercle fermé.
Plage de température et d’humidité de fonctionnement -10ºC , Humidité relative 85 % ou moins 50ºC /(en cas de fonctionnement avec une alimentation externe, pas de condensation)
0 à 40ºC /Humidité relative 85 % ou moins (en fonctionnement avec une pile, sans condensation)
Plage de température et d’humidité de stockage -20ºC à 60ºC / Humidité relative 75 % ou moins (pas de condensation)
Source d’alimentation
 Pile au plomb rechargeable (12V)* Temps de charge : environ 8 heures / Alimentation CA (100V à 240V, 50/60Hz)
* Durée de mesure en continu : environ 4 heures (une charge de 100MΩ au calibre de résistance d’isolement 12000V.)
Env. 2 heures (Consommation de courant maximale dans le calibre tandis que les courants nominaux sont maintenus.)
Dimension
 330 (L) × 410 (L) × 180 (P) mm *Instrument et coffret rigide
Poids
 Env. 9kg (pile comprise) *Instrument et coffret rigide
Accessoires
 7170 (Cordon d’alimentation [EU]) ou 7240 (Cordon d’alimentation [RU])
7224A (Cordon de terre)
7225A (Câble de sécurité)
7226A (Sonde de réseau)
7227A (Sonde de réseau avec pince crocodile)

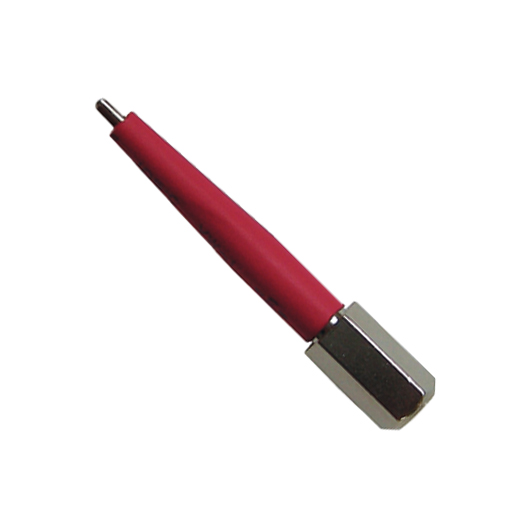

8029 (Rallonge de pointe)
8212-USB (Adaptateur USB)
Mode d’emploi
Accessoires optionnels
 7254 (Sonde de réseau plus longue avec pince crocodile)

Veuillez télécharger « KEW Windows for KEW 3128(logiciel) » à l’aide de ce lien.
