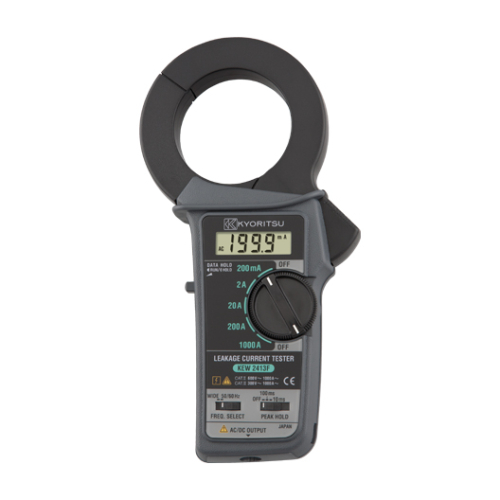

PINCE MULTIMÈTRE DE COURANT DE FUITE
Les grandes mâchoires du transformateur de 68mm de diamètre permettent de serrer les trois ou quatre fils (3 phases) ensemble pour la mesure du courant de fuite
- Les grandes mâchoires du transformateur de 68mm de diamètre permettent de serrer les trois ou quatre fils (3 phases) ensemble pour la mesure du courant de fuite
- Commutateur de filtre de fréquence pour éliminer l’effet des harmoniques
- Sortie analogique 2 voies
- Résolution minimale 0,1mA
Vidéo
Mode d’emploi
Spécifications
| CA A (50/60Hz) | 200mA/2/20/200/1000A ±1,5 %rdg±2dgt (200mA/2/20A) ±2 %rdg±2dgt (200A0 à 500A) ±5,5 %rdg (501 à 1000A) |
|---|---|
| CA A (WIDE) | 200mA/2/20/200/1000A ±1 %rdg±2dgt [50/60Hz], ±3%rdg±2dgt [40Hz à 1kHz](200mA/2/20A) ±1,5 %rdg±2dgt [50/60Hz], ±3,5%rdg±2dgt [40Hz à 1kHz] (200A/0 à 500A) ±5 %rdg [50/60Hz], ±10 %rdg [40Hz à 1kHz] (501 à 1000A) |
| Taille du conducteur | φ68mm max. |
| Réponse en fréquence | 40Hz à 1kHz |
| Effet du champ magnétique parasite externe φ15mm100A | 10mA CA max. |
| Sortie | Forme d’onde : CA200mV par rapport à la valeur maximale de chaque calibre (le calibre 1000A correspond à 100mV) Enregistreur : CC200mV par rapport à la valeur maximale de chaque calibre (le calibre 1000A correspond à 100mV) |
| Normes applicables | CEI 61010-1 CAT III 300V CEI 61010-2-032 |
| Source d’alimentation | 6F22 (9V) × 1 *Durée de mesure en continu : environ 60 heures |
| Dimension | 250(L) × 130(L) × 50(P) mm |
| Poids | Env. 570g (pile comprise) |
| Accessoires | 9094 (Mallette de transport) 6F22 × 1 mode d’emploi |
| Accessoires en option | 7073 (Cordon de sortie bilatéral) |
